c++逆向

类成员函数

thiscall约定

特定于 Microsoft __thiscall 的调用约定用于 x86 体系结构上的 C++ 类成员函数。 它是成员函数使用的默认调用约定，该约定不使用变量参数（vararg 函数）。

在 __thiscall 下，被调用方清理堆栈，这对于 vararg 函数是不可能的。 自变量将从右到左推送到堆栈中。 指针 this 通过注册 ECX 传递，而不是在堆栈上传递。

image-20250209205748660

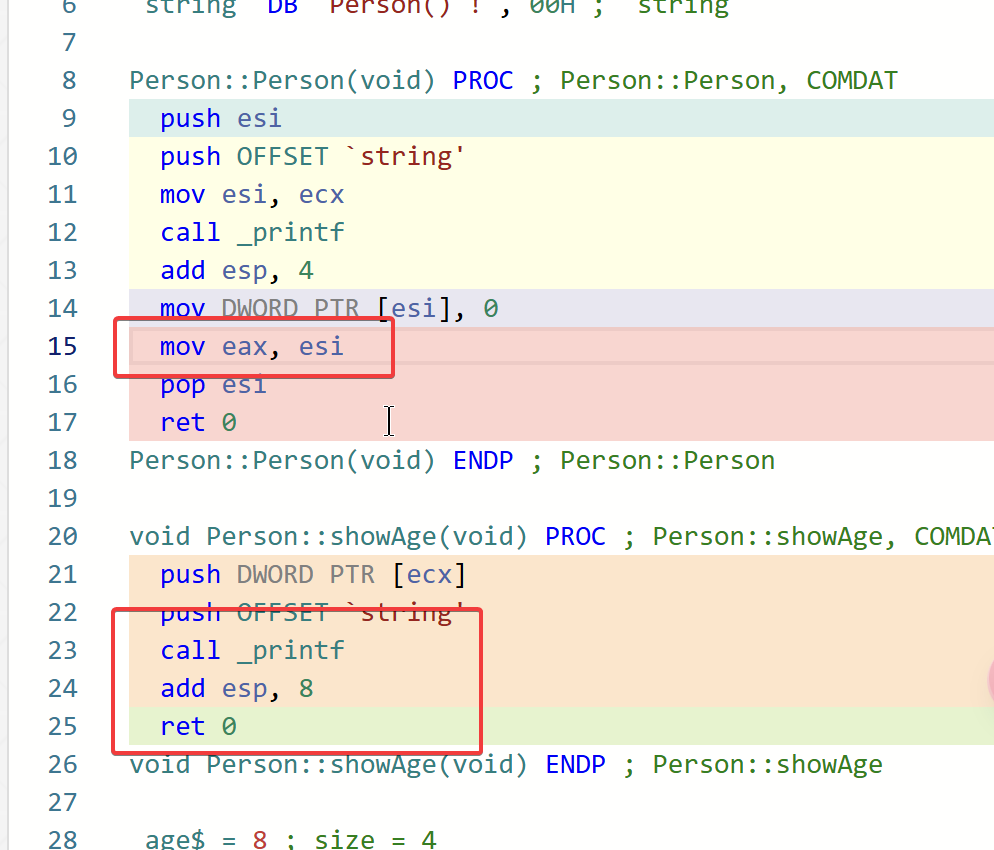

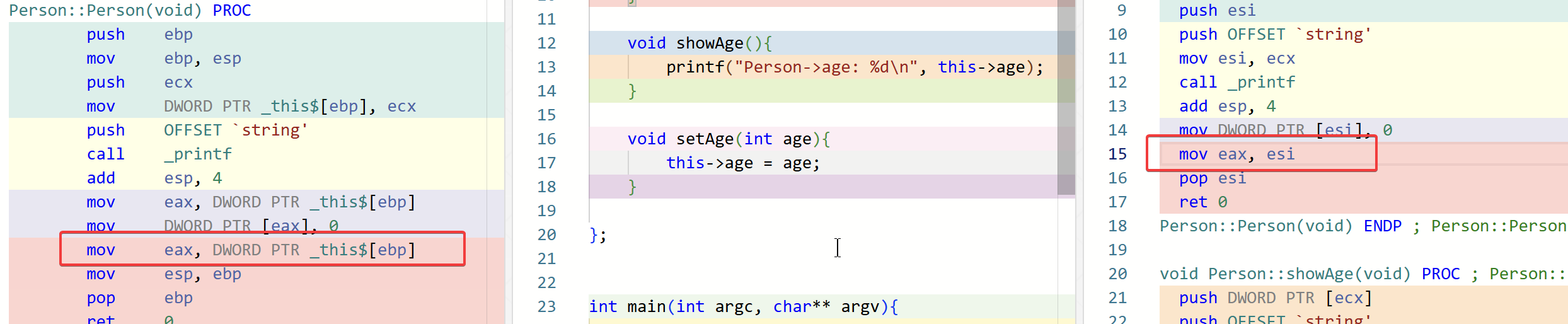

类成员构造函数，会将类指针写入eax返回，而普通成员函数不会返回。

image-20250209211018431
// 在汇编层面上，函数签名大致为:
Class* __thiscall foo(Class* cl);

识别成员函数

构造函数

  • thiscall约定。
  • 返回this指针。(eax返回)

局部作用域

image-20250210122152168

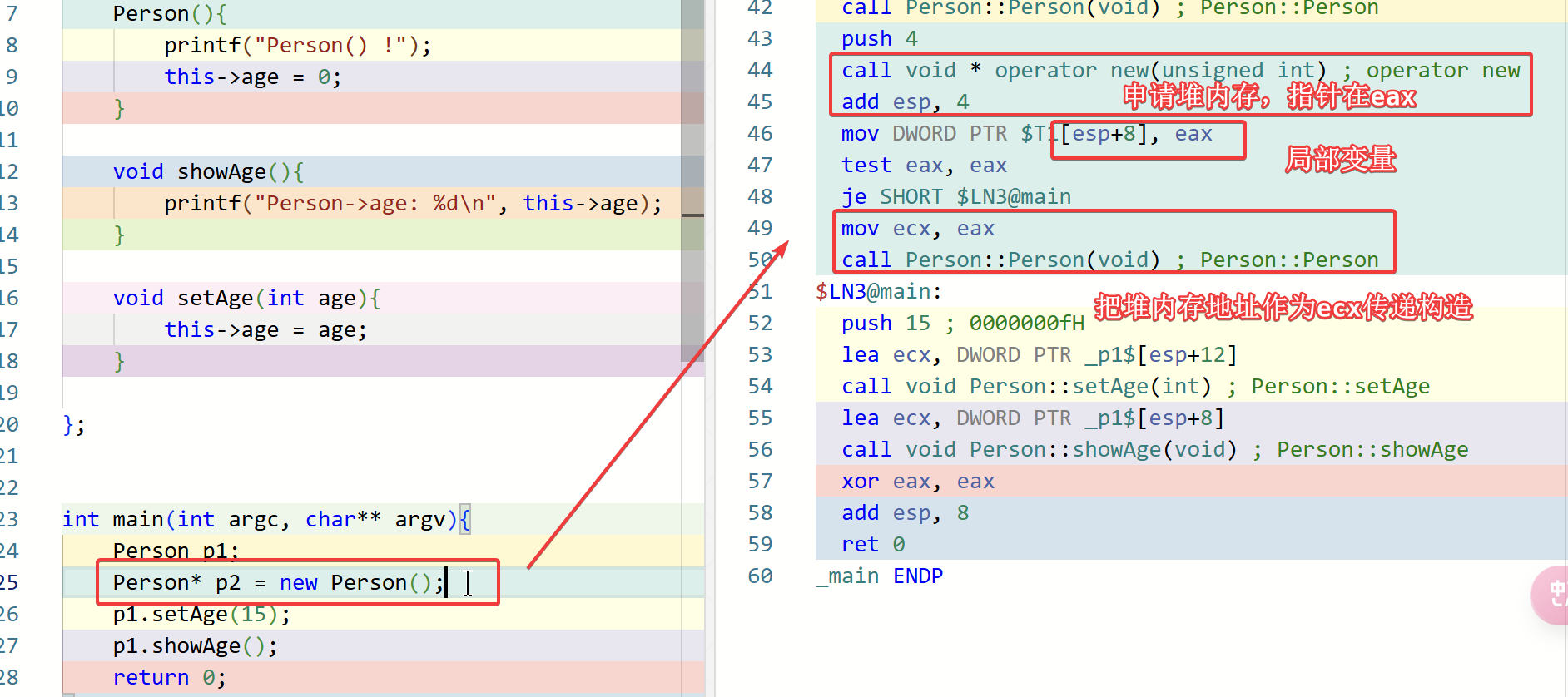

new堆作用域

image-20250210122442680

new作用域更容易识别构造函数，因为构造函数的代码一定在检查之后，即使内联。

构造函数的返回值必须是this指针，局部作用域返回值在外部没用到。

堆作用域，返回值要在外部进行检查，如果为空，那就不调用构造函数。

析构函数

  • thiscall约定
  • 无参
  • 无返回值
  • 通过析构代理函数调用，通过参数决定是否调用释放

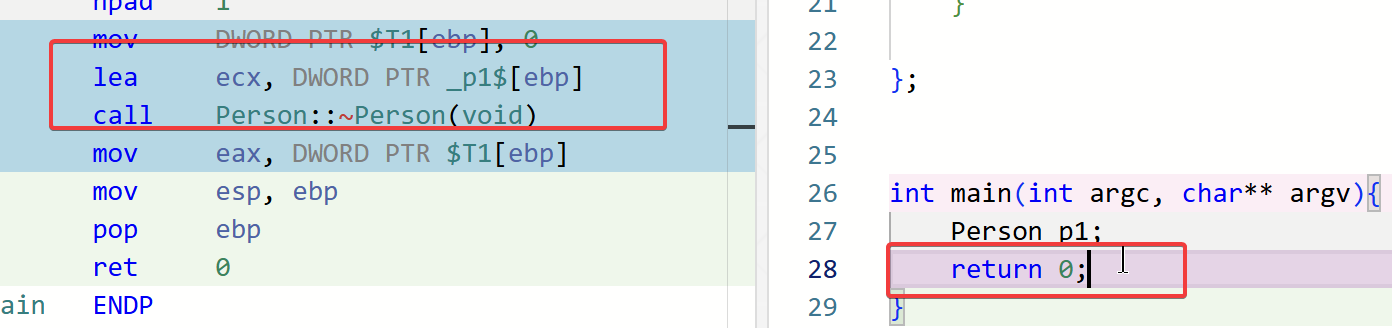

debug局部变量析构

与Release版的关闭内联的汇编一致。

image-20250210124841658

Debug手动析构

  • delete会检查空指针。
  • 先调用析构，再调用delete释放内存。

显示调用析构不释放内存。

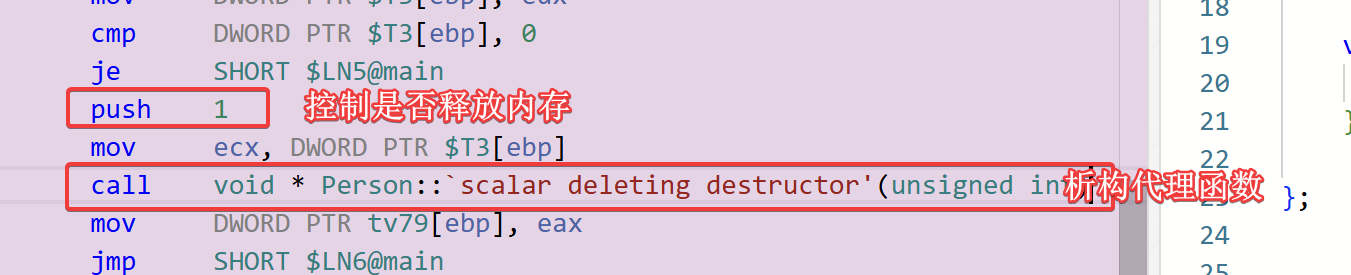

析构代理
// 函数签名
void scalar_deleting_destructor(bool is_free); // 控制是否释放内存
image-20250210130621645
  • push 1表示释放内存
  • push 0表示仅析构，不释放内存。

无参成员函数

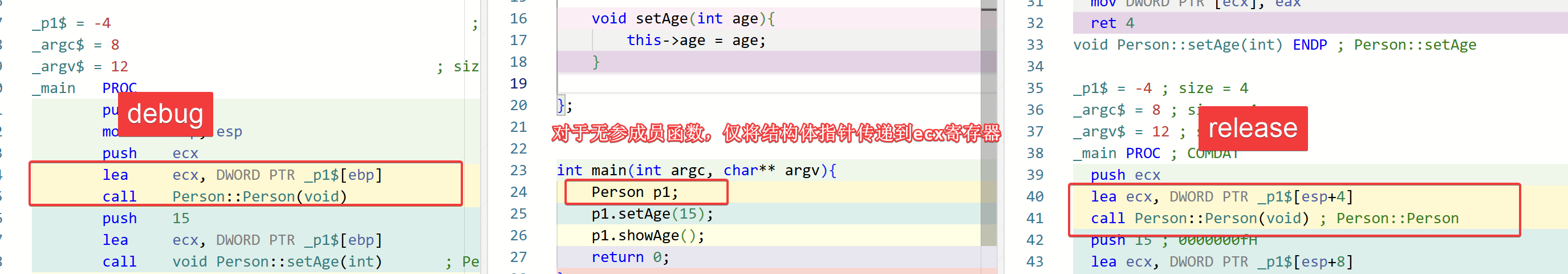

image-20250209205527183
  1. 将结构体地址传递到ecx寄存器。
  2. 调用函数。

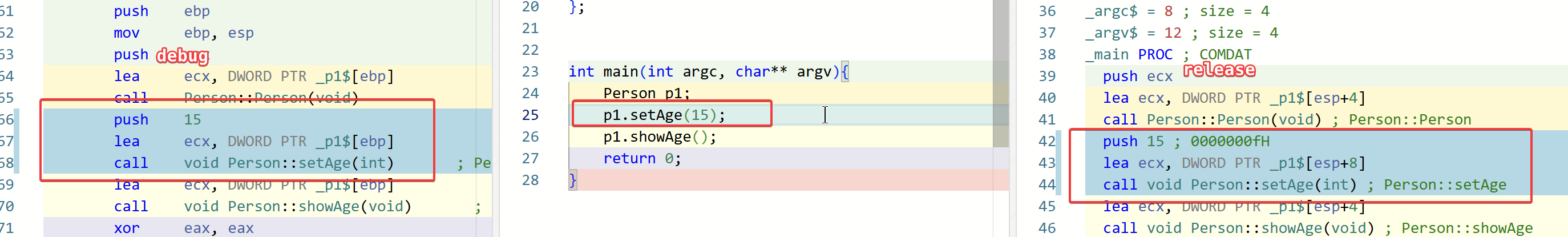

有参成员函数

image-20250209205639630
  1. 通过栈传递参数。
  2. 通过ecx传递this指针。
  3. 调用函数。

特殊

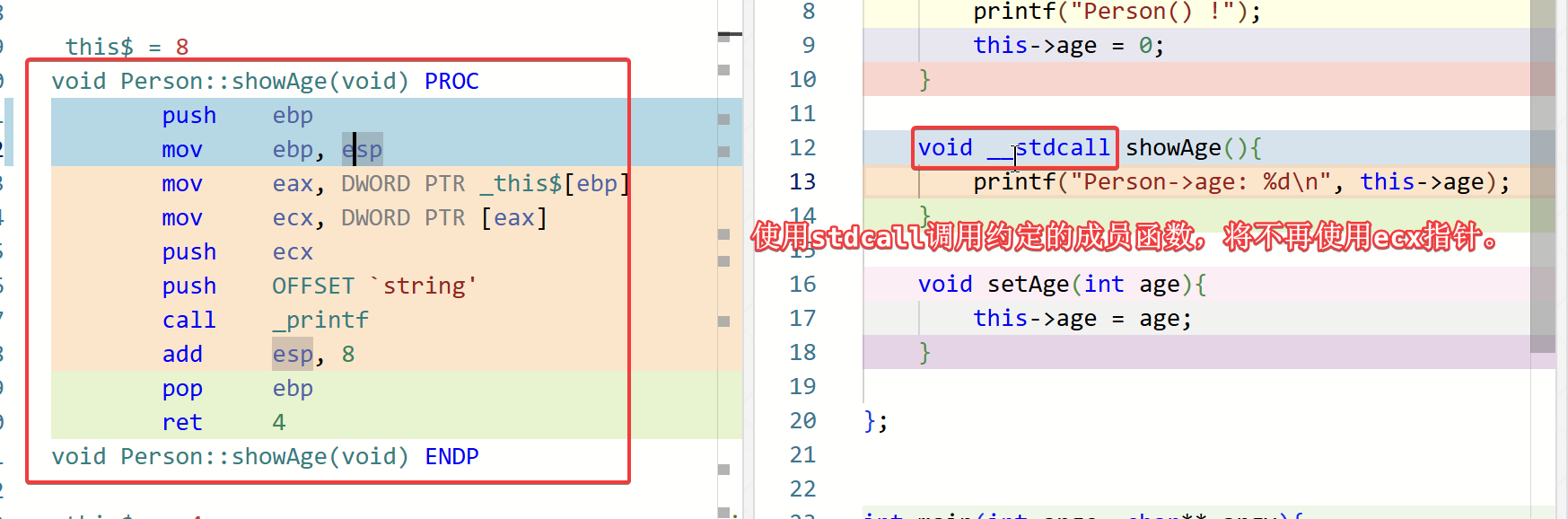

可以手动修改成员函数的调用约定。

手动修改成员函数调用约定在进行FFI的时候非常有用。比如想让rust使用c++类中的函数。

image-20250210124149823

类数组

Person a[10];

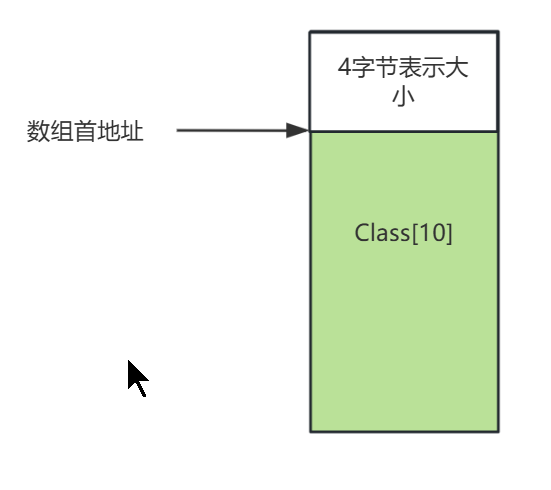

类数组在初始化的时候要批量调用构造函数，还需要让delete[]能够释放这一整块内存。所以类数组在申请内存的时候会多申请4个字节，用来保存长度。

image-20250211094742605

类构造迭代器

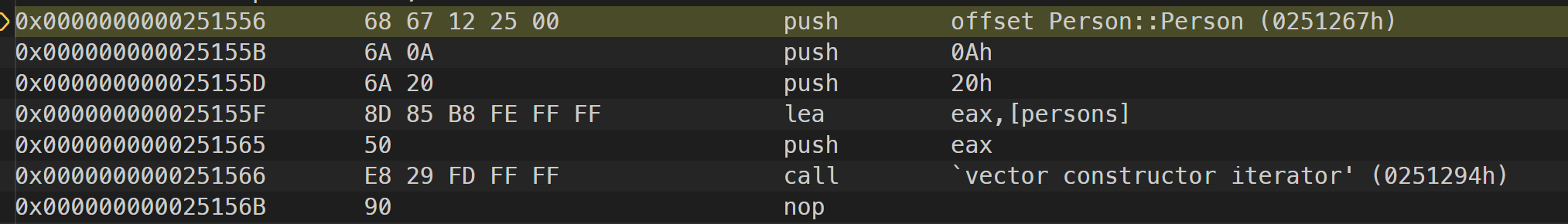

当使用Person ps[10];这种方式定义类数组时，编译器将优化为使用类构造迭代器来进行循环构造。

image-20250211110129309
void vector_constructor_iterator(void* ary_address, size_t objcet_size, size_t object_num, void (*)(void *), constructor);

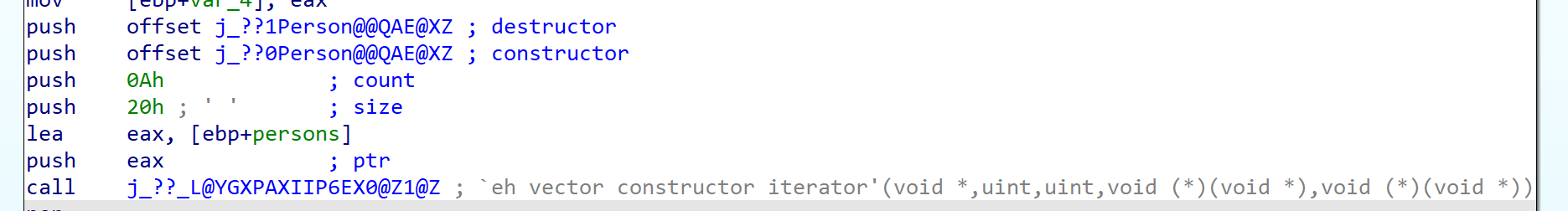

// 它还有一个eh vector constructor iterator 这个包含一个析构函数的参数
void eh_vector_constructor_iterator(void* ary_address, size_t objcet_size, size_t object_num, void (*)(void *) constructor, void (*)(void *) destructor);
image-20250211111230191
#include <cstdio>
class Person{
public:
    Person(){
        std::printf("Person\n");
    }
    ~Person(){
        std::printf("~Person()\n");
    }
};
int main(){
    Person ps[10];
    return 0;
}

对象传递

类对象作为参数

特征:

  1. 函数外构造。
  2. 函数内析构。

不包含拷贝构造

#include <cstdio>
class Person{


public:
    int age;
    char name[25];
    Person(){
        std::printf("Person\n");
    }
    Person(int age){
        std::printf("Person(int age)\n");
        this->age = age;
    }
    ~Person(){
        std::printf("~Person()\n");
    }
    // 拷贝构造
    // Person(const Person& other){
    //     this->age = other.age;
    //     printf("Person(const Person& other)\n");
    // }
};
void show_age(Person p){
    printf("show_age\n");
    printf("age: %d\n", p.age);
}


int main(){
    Person p1(13);
    show_age(p1); // 不产生新对象
    show_age(12); // 产生一个临时对象
    return 0;
}

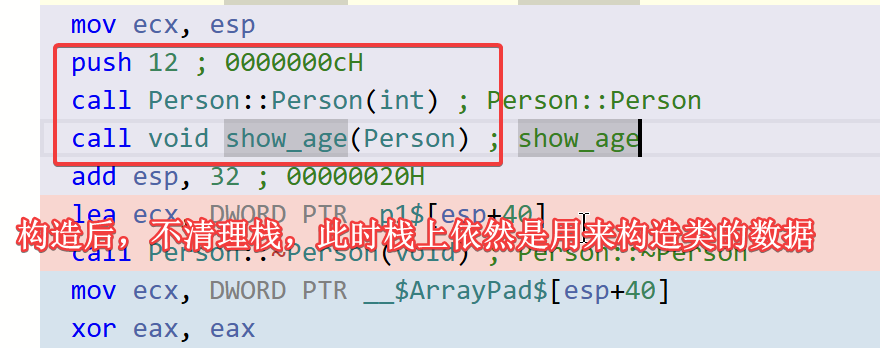

  • 因为类不包含拷贝构造，所以传递的时候，show_age(p1);不进行新对象的产生。传递时，栈上需要用到类中的所有数据。
  • 而show_age(12)参数是int类型，所以需要在show_age(12)这一行进行一次构造，构造后，不清理栈，此时栈上数据仍是类构造的数据。
image-20250211112956752

包含拷贝构造

// 拷贝构造
Person(const Person& other){
  this->age = other.age;
  printf("Person(const Person& other)\n");
}

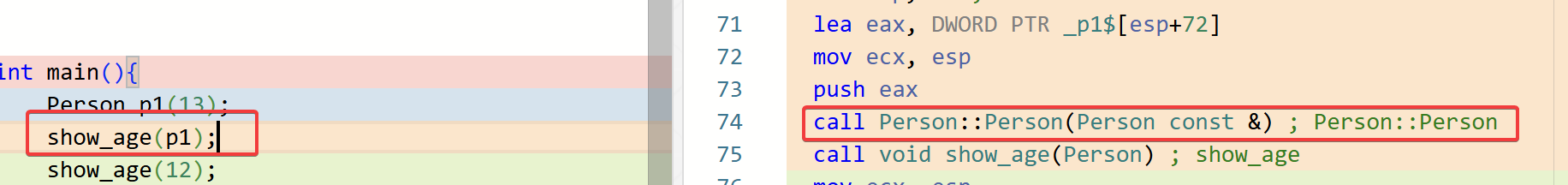

  • 拷贝构造的时机在函数调用之前。拷贝后，不清理堆栈。
    • image-20250211113212091

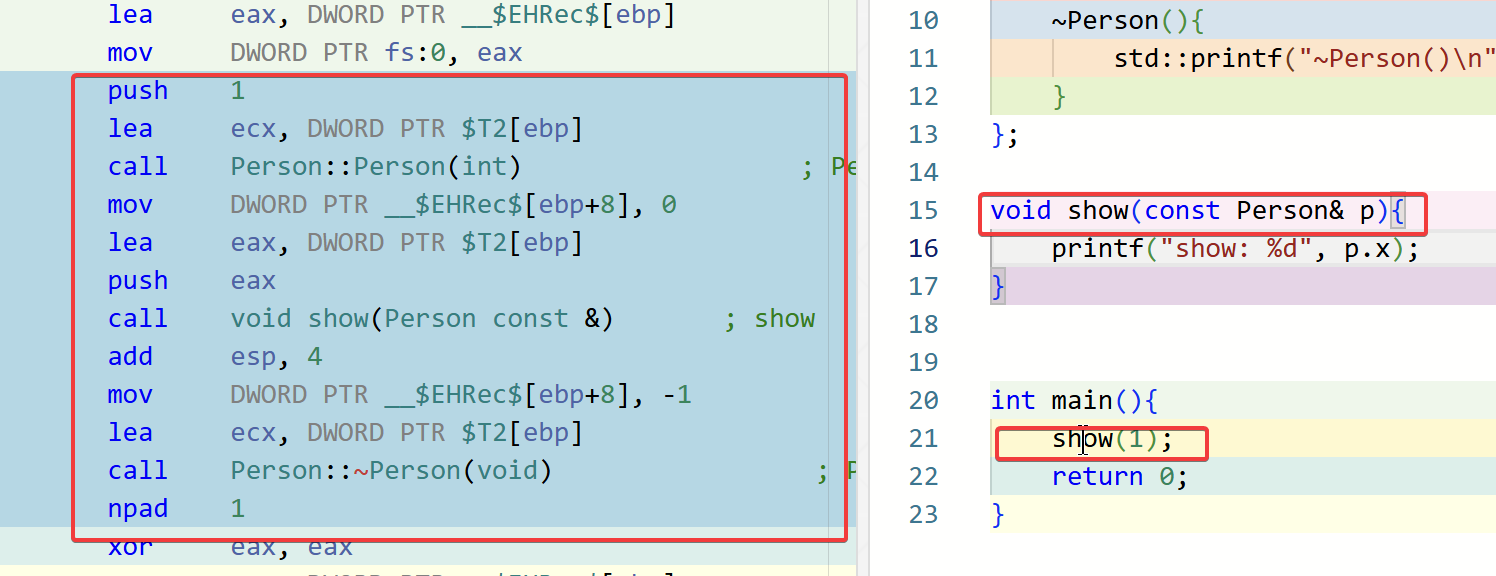

例外

临时对象函数外构造、函数外析构。

image-20250210181429502

类对象作为返回值

特征：

函数内构造。

函数外析构。

retrun Object匿名形式

#include <cstdio>
class Person{
    int age;
public:
    Person(){
        std::printf("Person\n");
    }
    Person(int age){
        std::printf("Person(int age)\n");
        this->age = age;
    }
    ~Person(){
        std::printf("~Person()\n");
    }
    // 拷贝构造
    Person(const Person& other){
        this->age = other.age;
        printf("Person(const Person& other)\n");
    }
};
Person return_Person(int age){
    printf("return_Person\n");
    return Person(age);
}


int main(){
    return_person(12);
    Person p1 = return_person(15);
    const Person& p_ref = return_person(16);
    return 0;
}

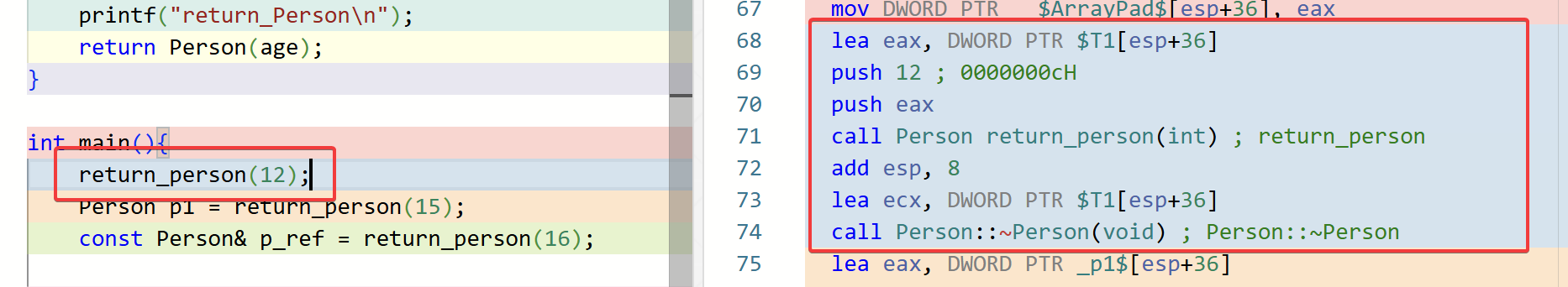

1. return_person(12)

image-20250211113642303

首先，栈中没有分配空间。临时对象的生命周期在本行消失，也就是本行释放。

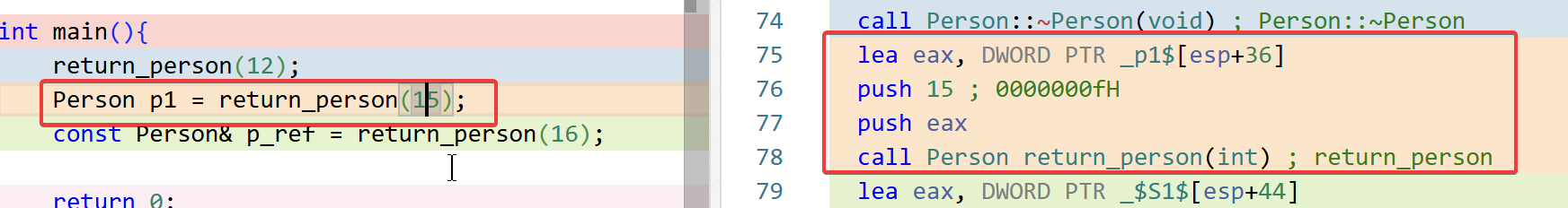

2. Person p1 = return_person(15)

image-20250211113753329

返回值保存到栈中的局部对象。此时传参时，将ecx作为this指针提前放置，在构造时，使用局部变量的地址构造，省去一次拷贝构造。

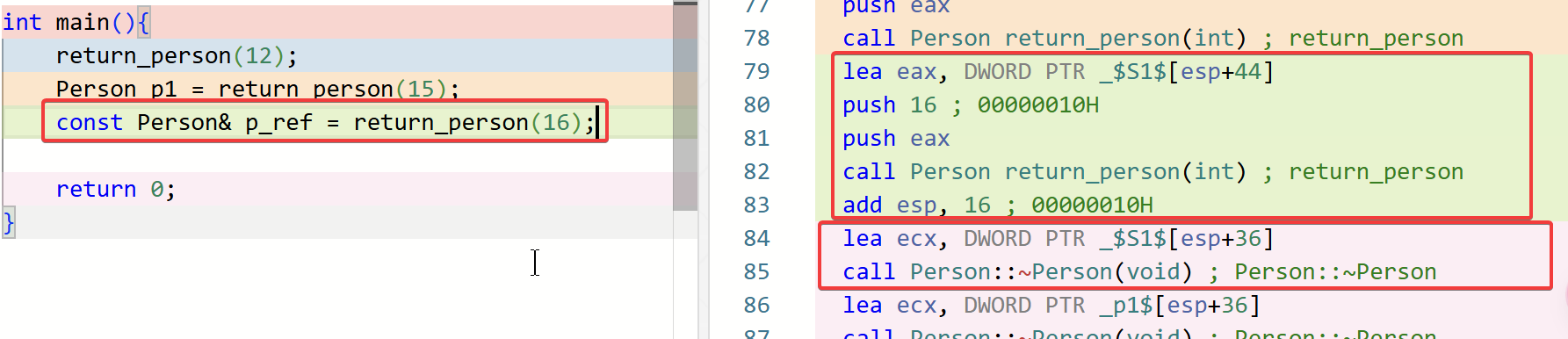

3. const Person& p_ref = return_person(16)

image-20250211114001458

临时变量延长生命周期，局部存在引用的空间。但是不发生拷贝构造，表现形式与上面相同。

虚函数

纯虚函数

class A{ // 至少拥有一个纯虚函数 => 抽象类
  public:
    virtual void foo() = 0; // 纯虚函数
};

pure-specifier

微软自己搞得语法，可以让纯虚析构函数，带有实现。派生类继承的时候，析构函数可以实现也可以不实现。

class Base{
public:
    Base();
    virtual void fun1() = 0;
    virtual void fun2() = 0;
    virtual ~Base() = 0 { // 带有默认实现的纯虚析构 微软自己搞得


    };
};

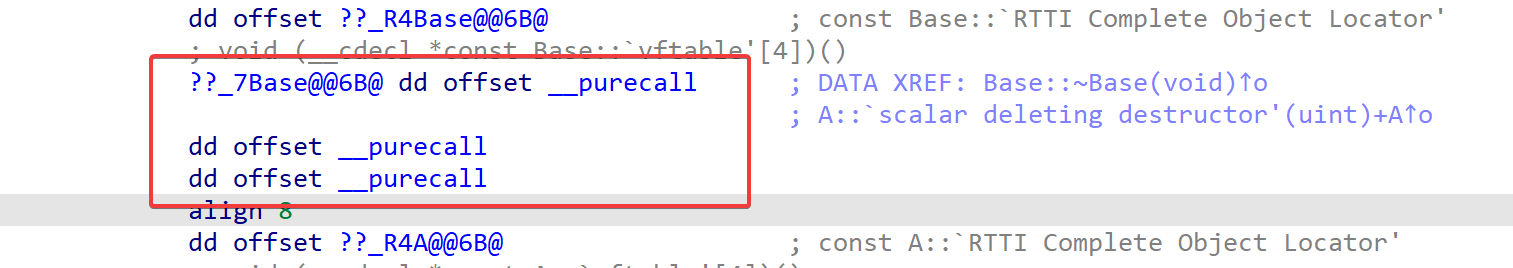

纯虚函数在虚表中的表现是一个__purecall指针

image-20250215100841112

当项目使用静态链接的时候，其中的实现如下：

image-20250215101137205

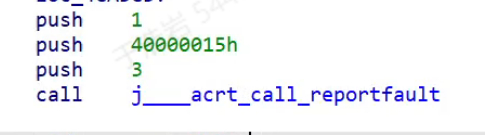

核心代码是在这个函数中抛出一个异常，可以通过这个来识别纯虚函数的调用。

image-20250215101258813

虚表

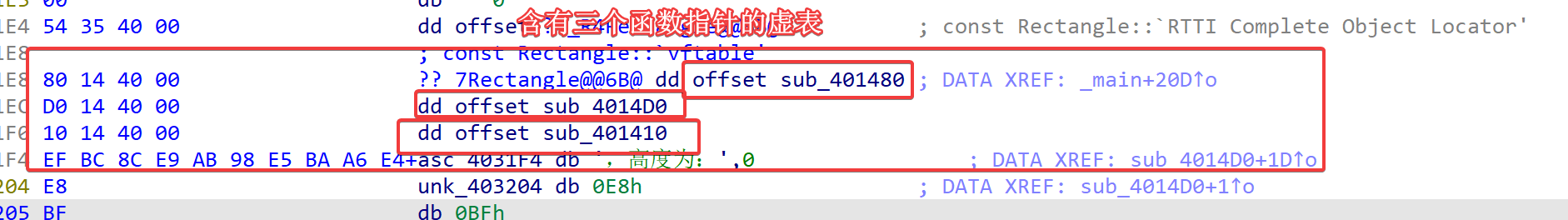

虚表存在.rdata常量区，大小未知，只能通过偏移来猜大小。

image-20250212091325802

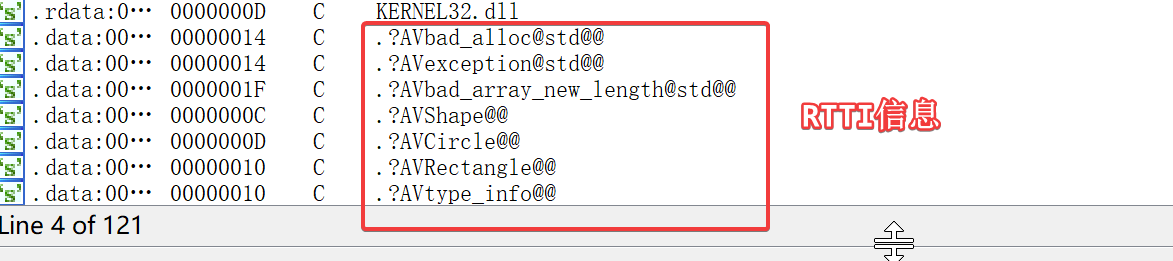

当存在RTTI时，常量区可以看到类的名称信息与作用域。

image-20250212091531347

带有虚函数的构造

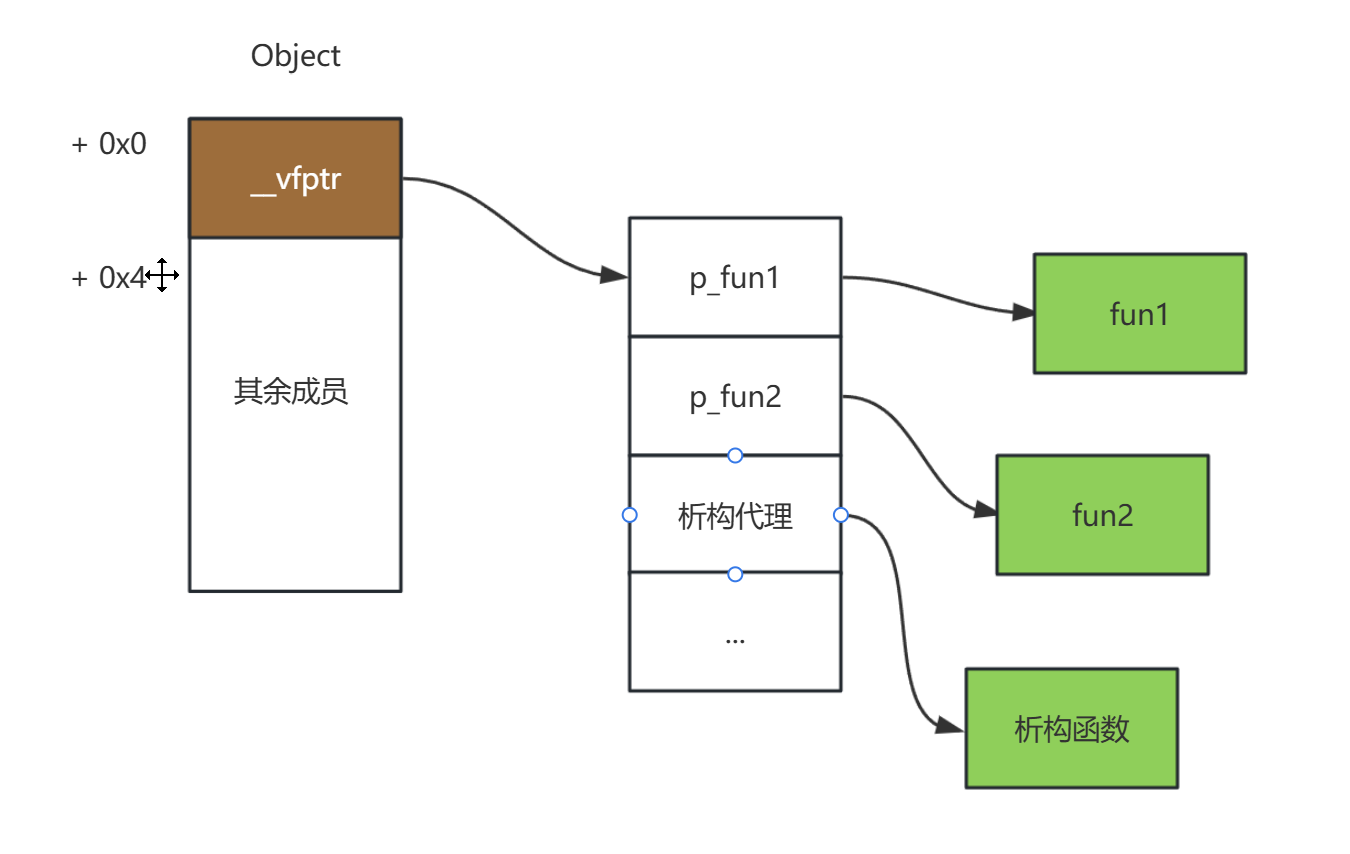

构造中需要填入虚表指针，虚表指针位置在类对象的首地址。

image-20250212091020040

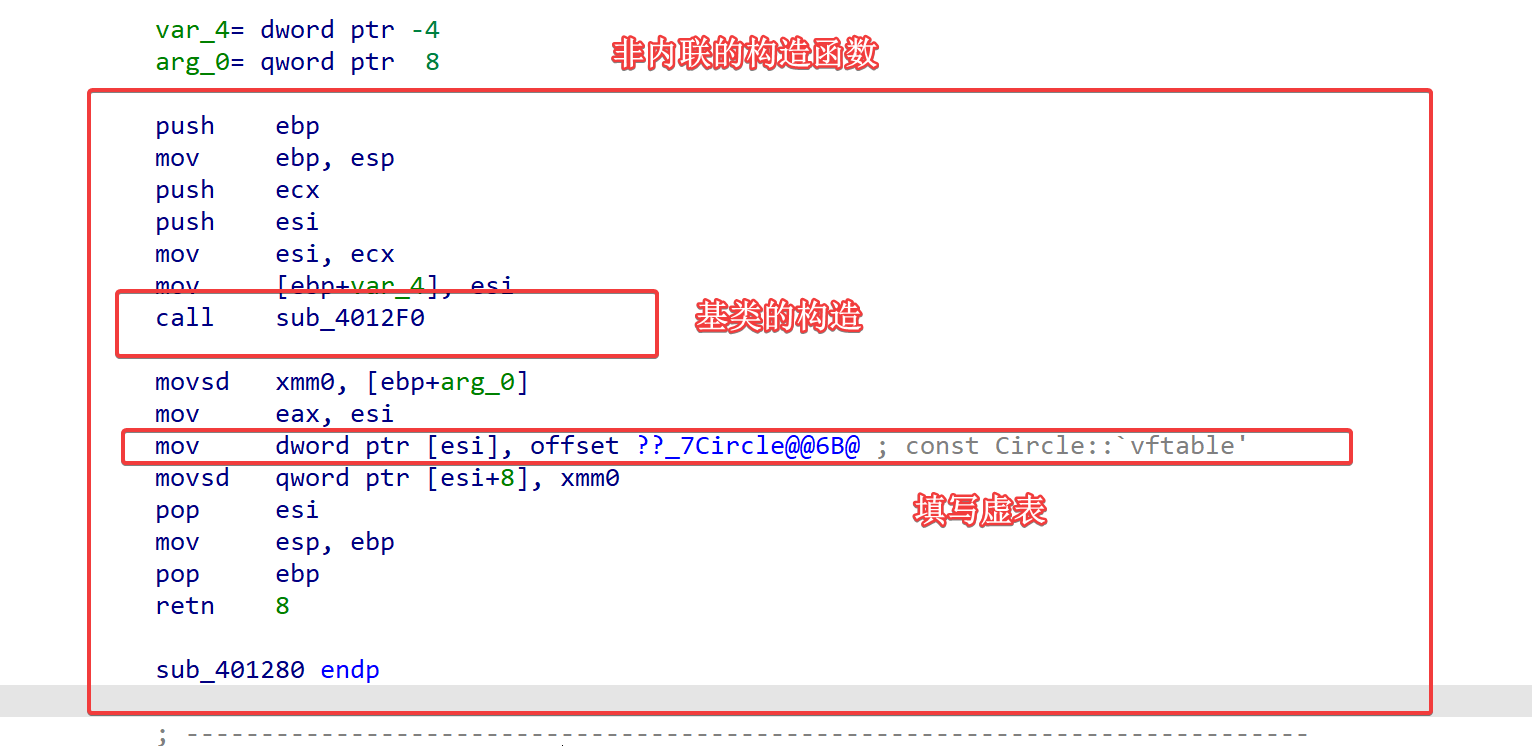

无内联

image-20250212084136514

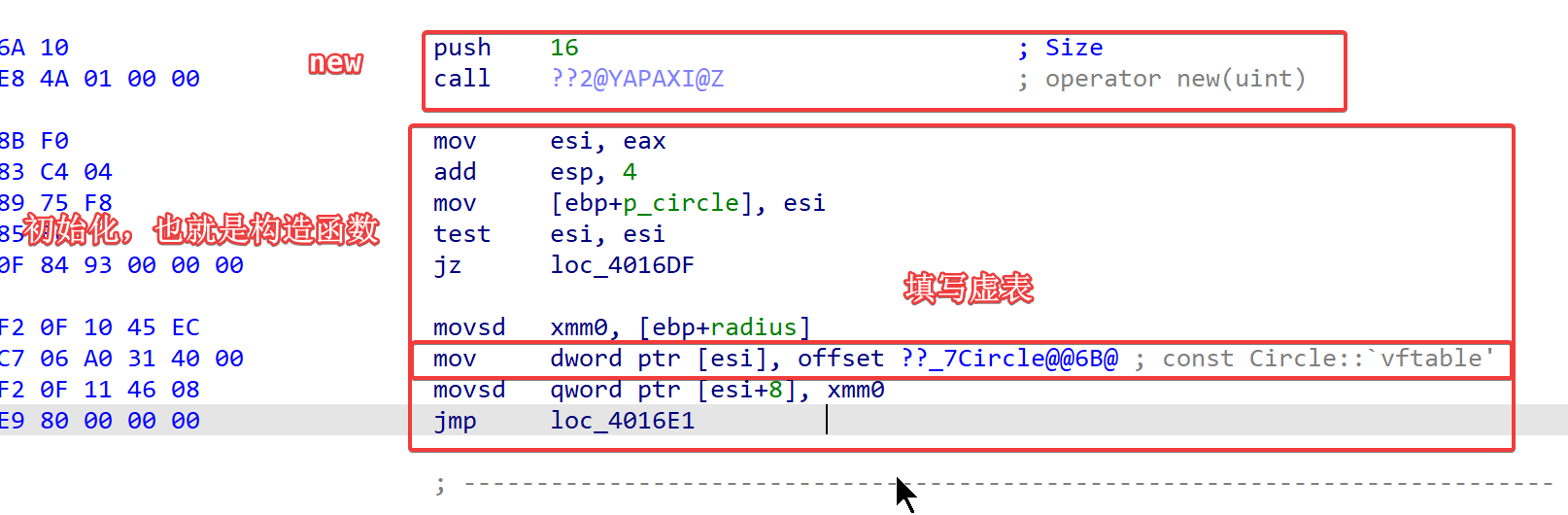

内联

image-20250212082927234

如果基类的构造为默认，在内联时将被优化。

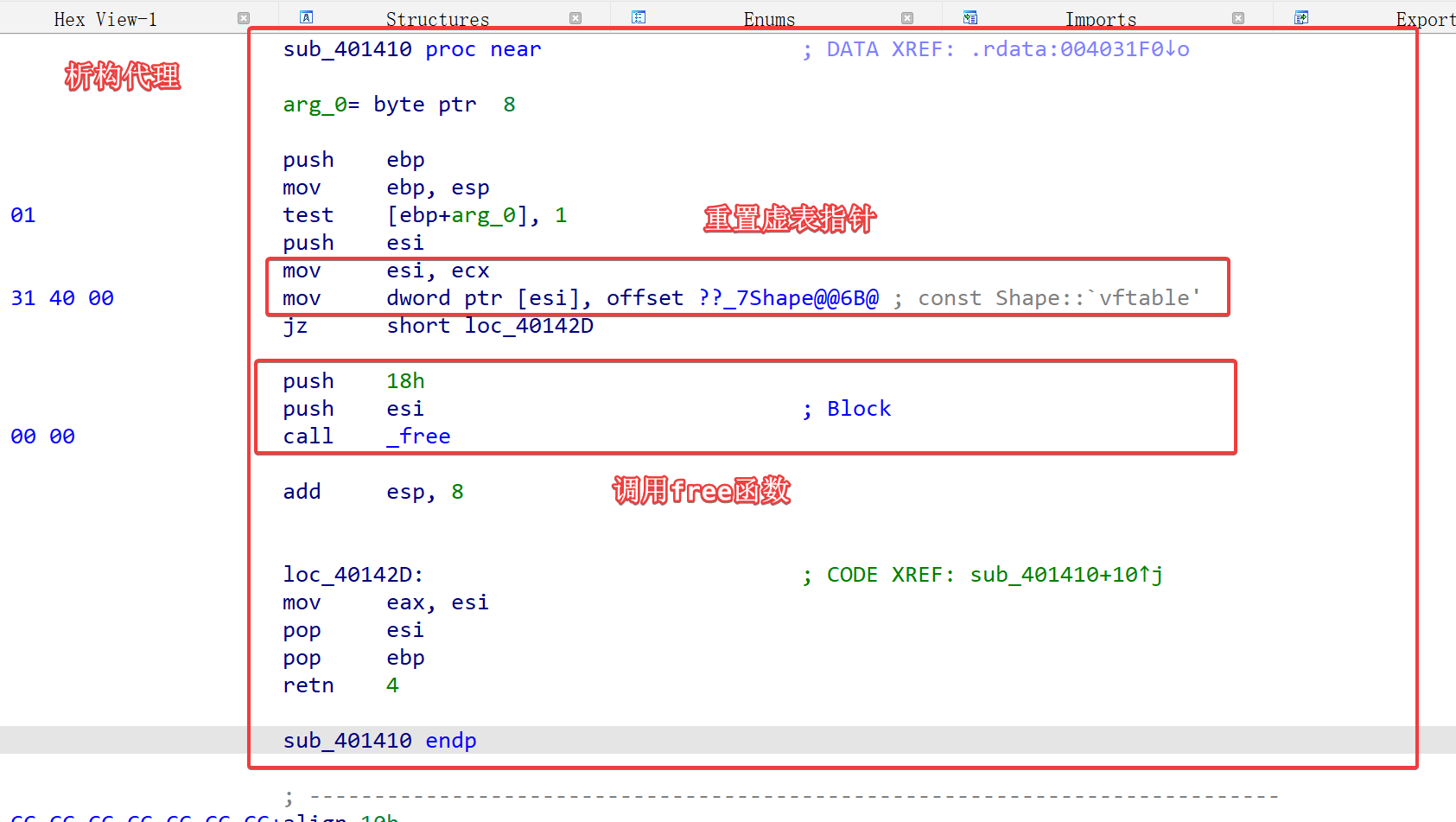

带有虚函数的析构

如果派生类带有虚析构，虚表指针中指向析构代理函数。

析构时，为了避免在析构函数中使用本类方法，所以需要先将虚表指针重新指向为本类虚表地址。

// Circle:Shape
virtual ~Circle(){ // 先调用派生类构造
  this->xxx();
}
virtual ~Shape(){ // 再调用基类构造
  // 如果不重置虚表指针，此时this->xxx()指向派生类xxx方法，因为派生类已经被析构，所以造成误解
  this->xxx();
}
image-20250212090933443

继承

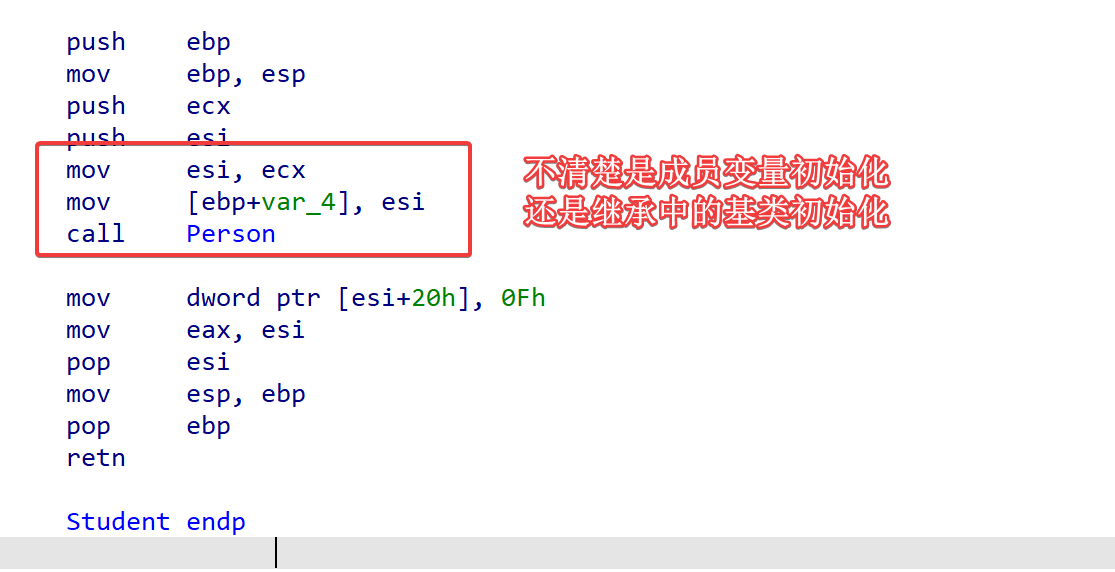

  • 不带虚表的继承，难以通过构造函数分辨继承顺序。
    • 调基类构造有可能是：基类成员对象变量初始化。
image-20250213133100890

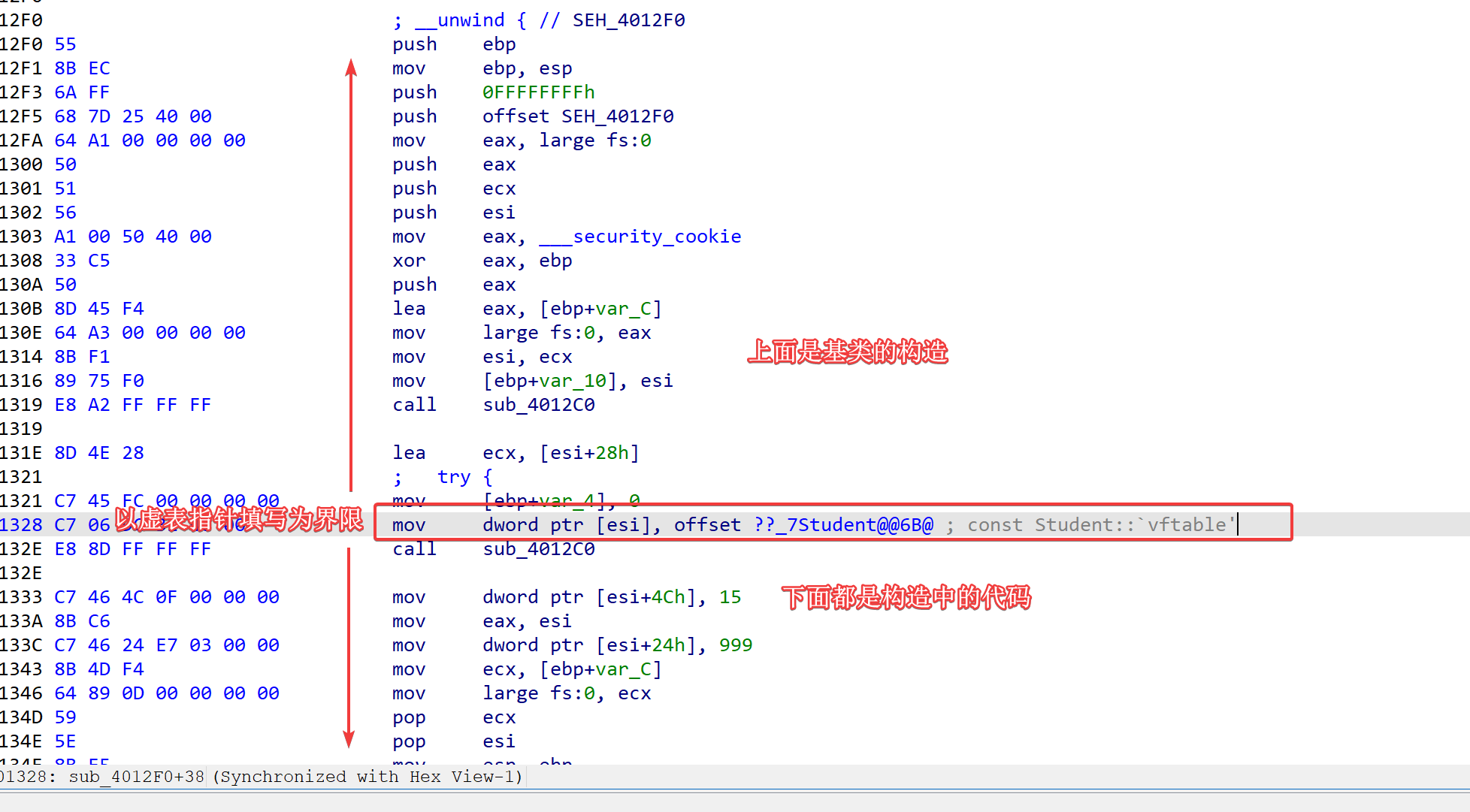

构造顺序

带有虚表的构造函数，以虚表指针填写为界限

  • 虚表填写上方为基类构造。
  • 下方为本类构造中的代码。
image-20250213134648099

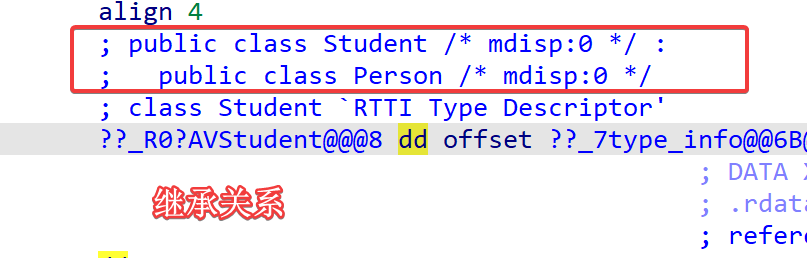

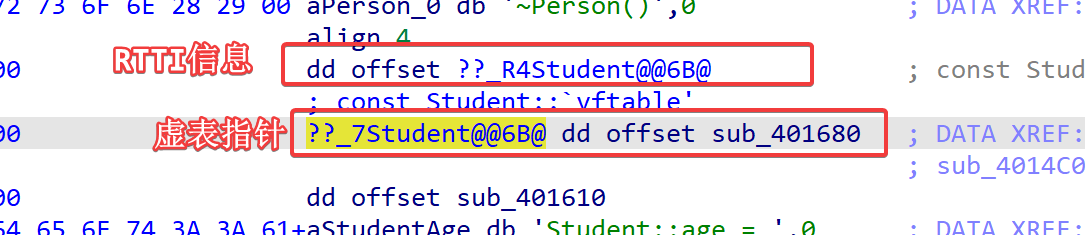

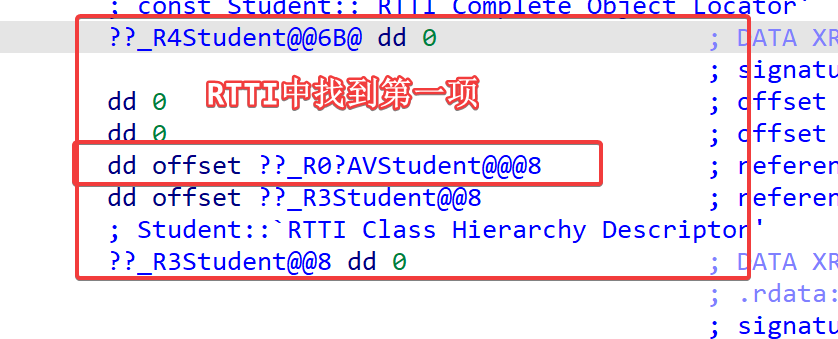

识别RTTI继承顺序

虚表指针->RTTI->RTTI第一项。

image-20250213141557609 image-20250213141630474 image-20250213141651341

多继承

假设我们有A、B类，我们现在让AB类多继承A、B。

class AB: public A, public B;

AB类对象的内存结构

+-----------------------+   <-- 对象起始地址 (例如 &objAB, ptrA, ptrAB)
|     AB::vptr (for A)     |   指向 AB 类针对 A 基类的虚函数表 (vtable_AB_for_A) 的指针
+-----------------------+
|       dataA         |   来自基类 A 的数据成员 (int)
+-----------------------+
|     AB::vptr (for B)     |   指向 AB 类针对 B 基类的虚函数表 (vtable_AB_for_B) 的指针
+-----------------------+
|       dataB         |   来自基类 B 的数据成员 (int)
+-----------------------+
|      dataAB         |   来自派生类 AB 自身的数据成员 (int)
+-----------------------+   <-- 对象内存末尾

构造特征

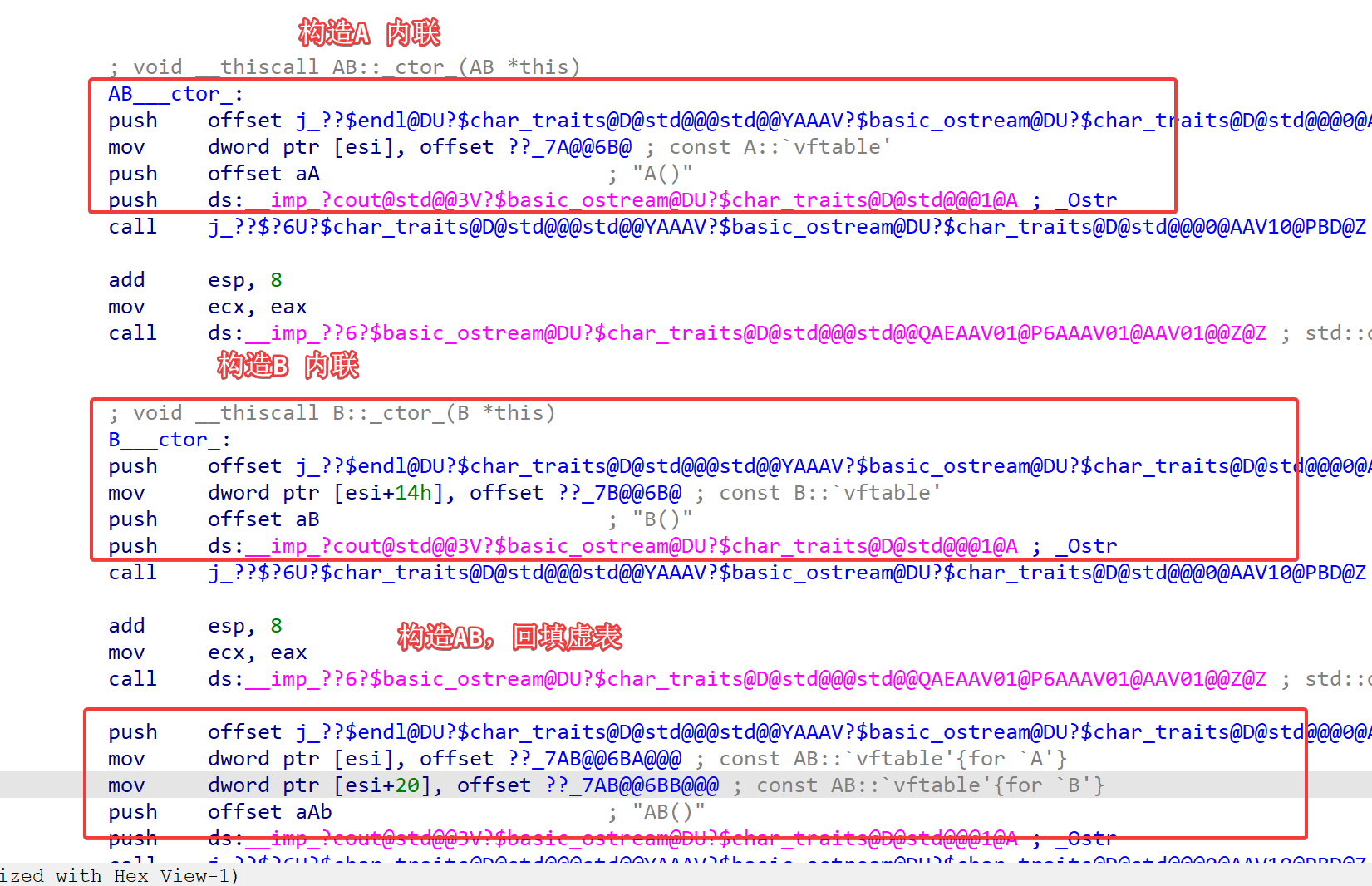

构造顺序：

  1. 使用A的虚表构造A
  2. 使用B的虚表构造B
  3. 填写AB类对A基类的虚表指针，填写AB类对B基类的虚表指针，来构造AB。
image-20250215103748668

在构造AB的时候，虚表是AB对A或者AB对B的虚表，和A的虚表、B的虚表不是一个东西。

如果基类A存在虚函数`fun1`，派生类AB覆盖`fun1`，此时：
A的虚表：
{ A::fun1 }
AB对A的虚表:
{ AB::fun1() }
两者不同，需要注意

注意与成员变量的区分

如果让AB类存在A、B两个类的成员。

此时内存结构：

+-----------------------+   <-- 对象起始地址 (例如 &objAB, ptrA, ptrAB)
|       A::vptr      |   指向 A 基类的虚函数表 的指针
+-----------------------+
|       dataA         |   来自基类 A 的数据成员 (int)
+-----------------------+
|       B::vptr      |   指向 AB 类针对 B 基类的虚函数表 (vtable_AB_for_B) 的指针
+-----------------------+
|       dataB         |   来自基类 B 的数据成员 (int)
+-----------------------+
|       dataAB         |   来自派生类 AB 自身的数据成员 (int)
+-----------------------+   <-- 对象内存末尾

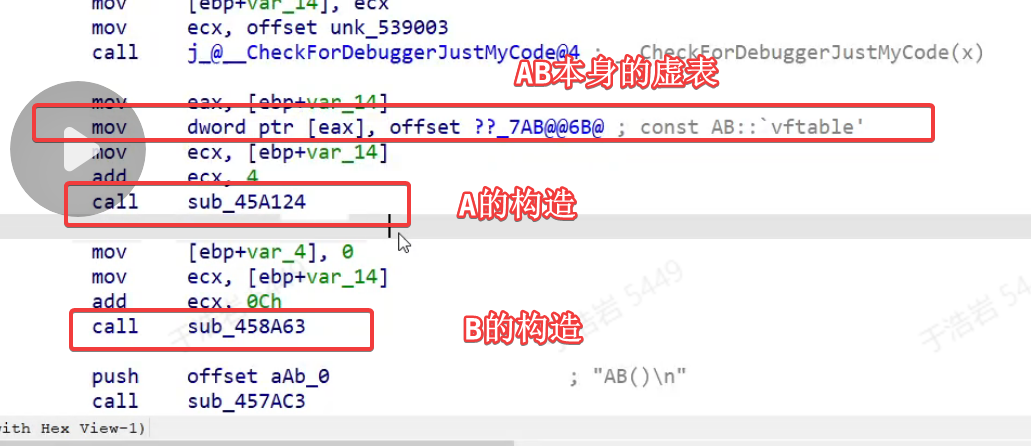

内存结构的分布差不多，但是这里因为虚表指向的基类本身的，并不会重新覆盖。

image-20250215105515832

还有一点：

派生类填写本身虚表之前为继承关系，之后为构造代码。

这里明显看到填写自身虚表之前不存在继承关系。

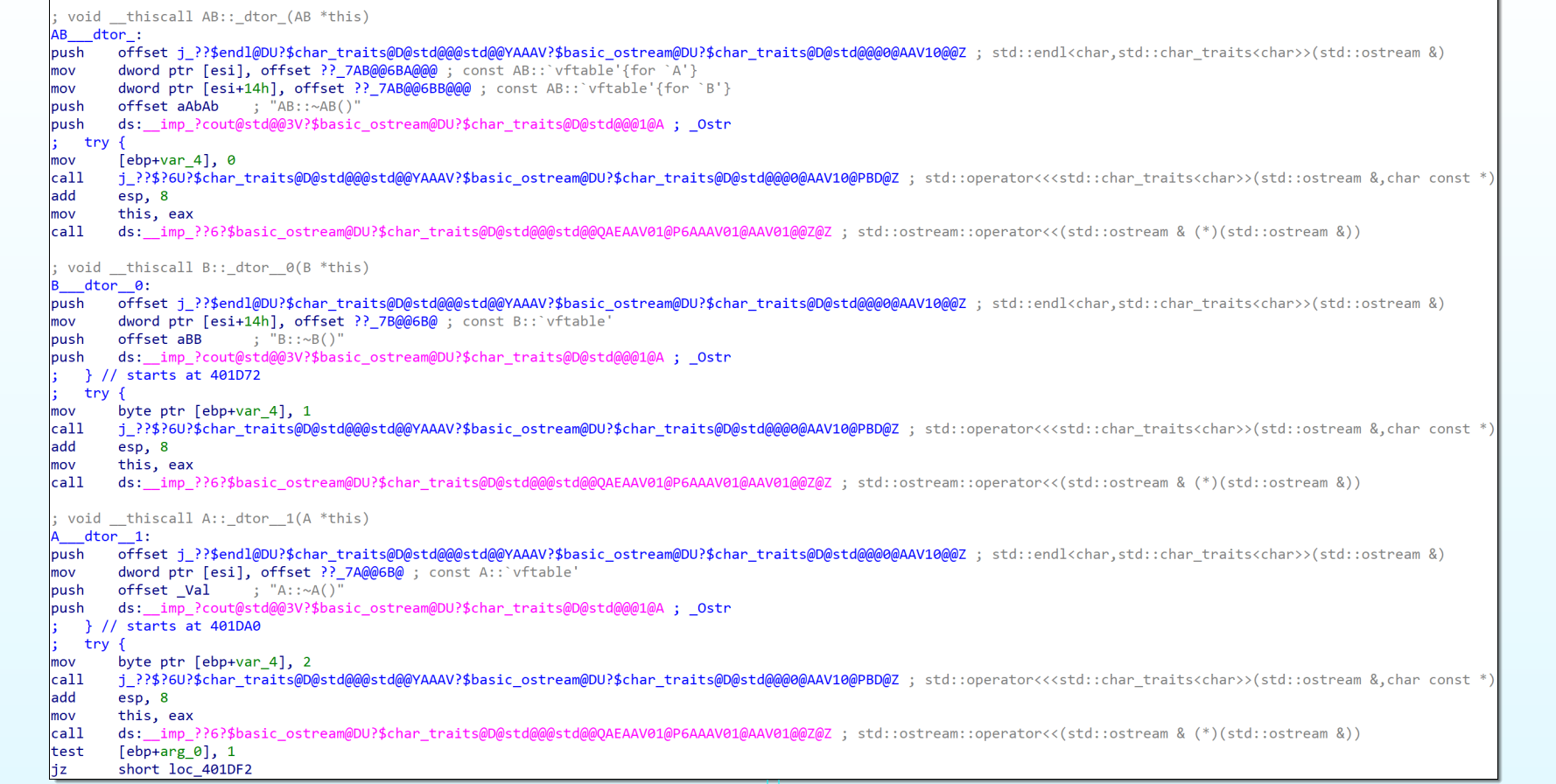

析构

image-20250215105048600

虚继承

#include <iostream>
#include <cstdio>
using namespace std;
// 多重继承
class A{
    int a = 10;
public:
    A(){
        std::cout << "A()" << std::endl;
    }
    virtual ~A(){
        std::cout << "A::~A()" << std::endl;
    }
    virtual void fun1() = 0;
};
class B: public A{
    int b = 20;
public:
    B(){
        std::cout << "B()" << std::endl;
    }
    virtual void fun1(){
        printf("B::fun1()\n");
    }
    virtual void funB(){
        printf("B::funB()\n");
    }
    virtual ~B(){
        std::cout << "B::~B()" << std::endl;
    }
};


class C: public A {
    int b = 20;
public:
    C(){
        std::cout << "C()" << std::endl;
    }
    virtual void fun1(){
        printf("C::fun1()\n");
    }
    virtual void funC(){
        printf("C::funC()\n");
    }
    virtual ~C(){
        std::cout << "C::~C()" << std::endl;
    }
};


class BC:public B, public C {
    int bc = 66;
public:
    BC(){
        std::cout << "BC()" << std::endl;
    }
    virtual void fun1(){
        printf("BC::fun1()\n");
    }
    virtual void funB(){
        printf("BC::funB()\n");
    }
    virtual void funC(){
        printf("BC::funC()\n");
    }
    virtual void funBC(){
        printf("BC::funBC()\n");
    }
    virtual ~BC(){
        std::cout << "BC::~BC()" << std::endl;
    }
};




int main(){
    BC* bc = new BC();
    __asm{
        nop;
        nop;
        nop;
        nop;
    }
    bc->funC();
    bc->funB();
    bc->funBC();
    delete bc;
    return 0;
}

菱形继承

    A
  /   \
 B     C
  \    /
    BC

当出现菱形继承时，对BC来说，同时存在两份A的实例（由B和C分别提供）。

此时BC的构造链：

  1. 按照继承顺序先构造B::B()
    1. B::B()中调用A::A()，构造一个A对象。
  2. 然后构造C::C()
    1. C::C()也由构造A::A()，出现第二个A对象。
  3. 最后填写BC::vfptr(for B)和BC::vfptr(for C)构造自身BC::BC()。

最终BC的内存结构如下：

+-----------------------+   <-- 对象起始地址 (例如 &objA, ptrA)
|     BC::vfptr (for B)  |   BC对B的虚表指针
+-----------------------+
|     B 子对象部分      |
| +---------------------+
| |     A对象部分      |      来自B中的A对象部分
| +---------------------+
+-----------------------+
|     BC::vfptr (for C)  |   BC对C的虚表指针
+-----------------------+
|     C 子对象部分      |
| +---------------------+
| |     A对象部分      |      来自C中的A对象部分
| +---------------------+
+-----------------------+
|     BC 自身内部成员变量  |   BC派生类自身成员变量部分
+-----------------------+

此时出现冗余的A对象，为了解决这个问题，我们可以让B、C虚继承A。

class B:virtual public A;
class C:virtual public A;

虚继承后的内存结构

  • 虚基类仅构造一次，由最远的派生类构造。
虚继承的结构
假设class B: virtual public A


+-----------------------+   <-- 对象起始地址 (例如 &objA, ptrA)
|     vbptr (for B)    |   虚基类偏移表指针 (Virtual Base Pointer)
+-----------------------+   - 指向 A 类针对虚基类 B 的虚基类表 (vbtable_A_for_B)
|     vptr (for A)     |   虚函数表指针 (Virtual Table Pointer)
+-----------------------+   - 指向 A 类自身的虚函数表 (vtable_A_for_A)
|   dataA_Derived     |   派生类 A 自身的数据成员 (int)
+-----------------------+
|     (padding)       |   可能存在填充字节，为了内存对齐
+-----------------------+
|   虚基类 B 子对象部分 |  **共享的虚基类 B 子对象 (在 A 对象内部间接包含)**
| +---------------------+
| |   dataB_Base      |  来自虚基类 B 的数据成员 (int)
| +---------------------+
| |   vptr (for B)    |  可能存在虚函数表指针 (vtable_A_for_B') for the B subobject within A (取决于编译器优化)
| +---------------------+
+-----------------------+   <-- 对象内存末尾

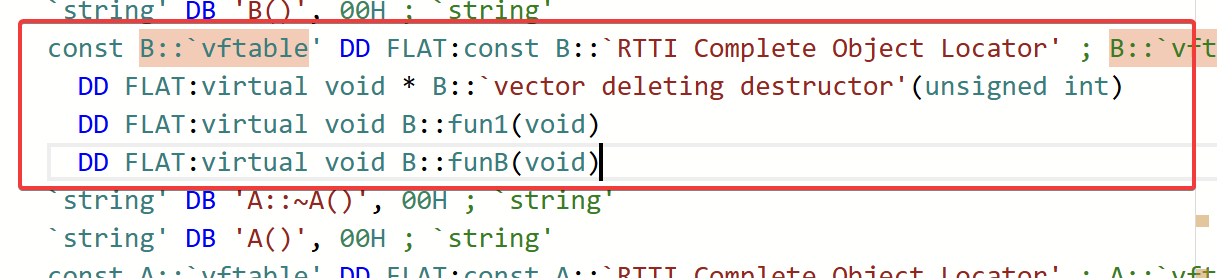

虚表结构:

A:
 0x0 vfptr{A::~A(), A::fun1()}
 0x4 int A::a


B:A
 0x0 vfptr{B::~B(), B::fun1(), B::funB()}
 0x4 int A::a
 0x8 int B::b
image-20250217094859656

经过虚继承后:

A:
 0x0 vfptr {A::~A(), A::fun1()}
 0x4 int A::a


B:A
 0x0 vfptr{B::~B(), B::fun1(), B::funB()}
 0x4 int A::a
 0x8 int B::b
 0x0 vfptr(for B) {B::funB(void)}
 0x4 vbptr B::vbtable
 0x8 int B::b (B::member)
 0xc B::`vftable'{for `A'} {B::~B(), B::fun1()}
 0x10 int A::a (A::member)

虚继承后：

  • A不变
  • B增加B::vbtable和B::vftable (for A)。
  • B::vbtable中存放B::vftable (for A)在类中的偏移
    • image-20250217095455909
  • B中对A虚函数的覆盖，会写入到B::vftable (for A)
  • B新增加的虚函数会增加一个B::vftable (for B)的虚表指针，并在其中写入虚函数地址。

BC的内存结构

A:
 0x0 A::vftable {A::~A(), A::fun1()}
 0x4 int A::a


B:A
0x0  B::vftable (for B) {B::funB(void)}
0x4  vbptr B::vbtable (for A) { 0xc }
0x8  B::member { int B::b }
0xc 0000 0000   // 分割 有可能有，也可能没有
-------------- A 虚基类起始
0x10  vftable B::vftable (for A) {B::~B(), B::fun1()}
0x14 int A::a (A::member)
-------------- A 虚基类结束


C:A
0x0  vftable C::vftable (for C) {C::funC(void)}
0x4  vbptr C::vbtable (for A) { 0xc }
0x8  C::memeber { int C::c }
0xc 0000 0000   // 分割 有可能有，也可能没有
-------------- A 虚基类起始
0x10  vftable C::vftable (for A) {C::~C(), C::fun1()}
0x14 int A::a (A::member)
-------------- A 虚基类结束


BC:B,A
--------------B 基类开始

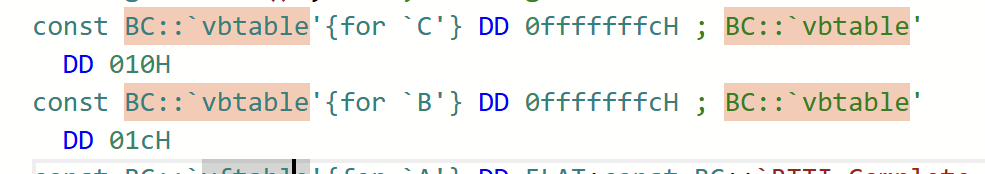

0x0  vftable BC::vftable(for B) {BC::funBC(void)}
0x4  vbptr B::vbtable { 0x1c } // 存储从此处到A虚基类的偏移量
0x8  B member {int B::b}
--------------B 基类结束
--------------C 基类开始
0xc  vftable BC::vftable(for C)
0x10 vbptr C::vbtable { 0x10 } // 存储从此处到A虚基类的偏移量
0x14 C member { int C::c }
--------------C 基类开始
0x18 BC member { int BC::bc }
0x1c 0000 0000 // 分割 有可能有，也可能没有
--------------A 虚基类开始
0x20 vftable A::vftable {}
0x24 A member {int A::a}
--------------A 虚基类结束

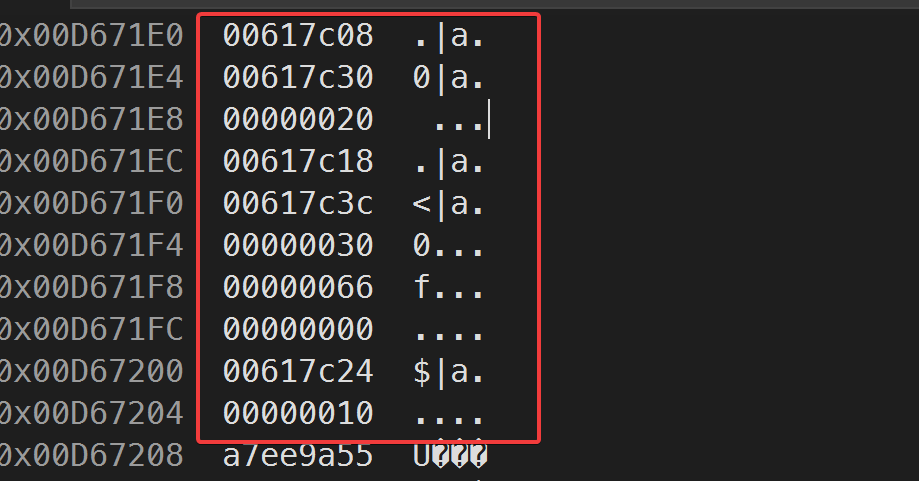

image-20250217095956011 image-20250217104007071

重要结论

  • 虚基类一定在类的最后。
  • 虚偏移表中存放的是从此处到虚基类的距离。
  • 通过虚偏移表，我们可以计算出虚基类和派生类的空间大小。（仅限单继承）

虚继承后构造顺序

  1. 填写BC::vbtable (for B)，填写BC::vbtable (for C)。
  2. 构造基类
    1. 由最后的派生类构造虚基类A。
    2. 构造B。
      1. 如果B中有重写A中的虚函数，则先覆盖A虚表。
      2. 覆盖B虚表，调用B构造。
    3. 构造C。
      1. 如果C中有重写A中的虚函数，则先覆盖A虚表。
      2. 覆盖C虚表，调用C构造。

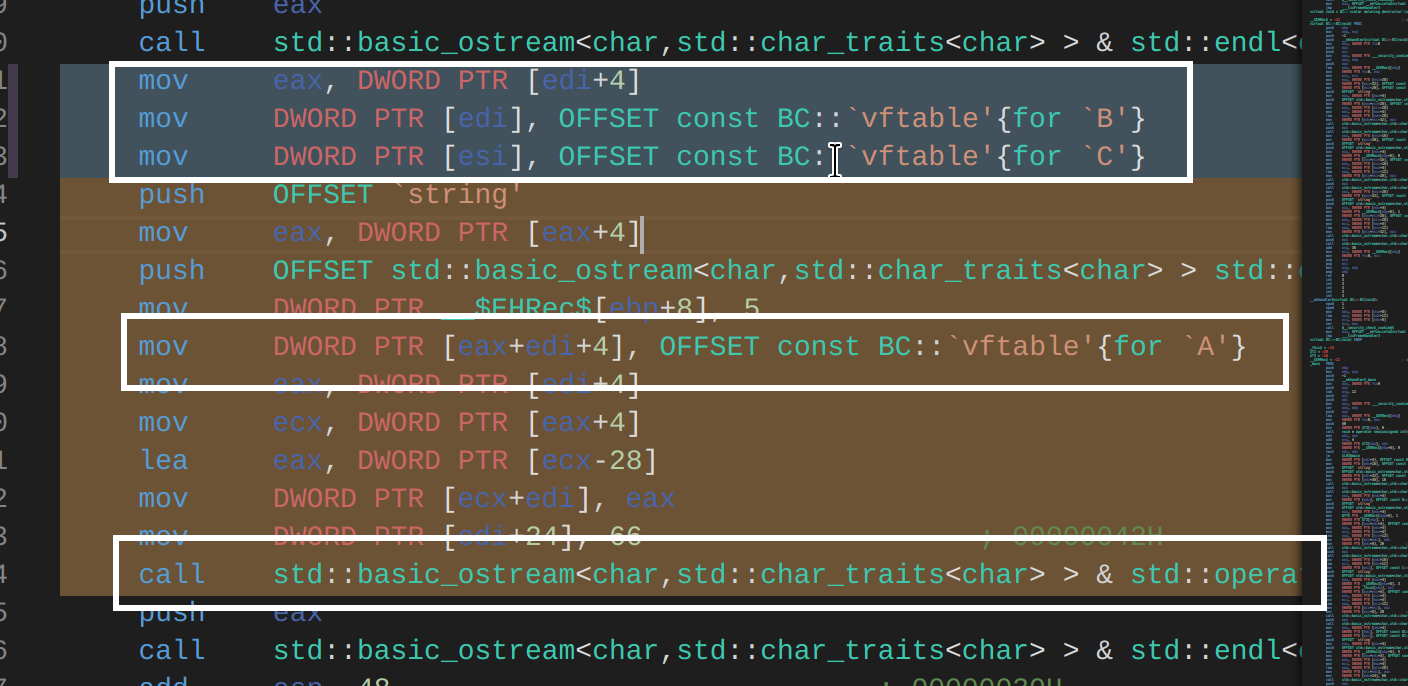

    4. 构造BC
      1. 如果BC中有对B、C中虚函数的覆盖，则覆盖B、C的虚表。
      2. 如果BC中有对A中虚函数的覆盖，则覆盖A的虚表。
      3. 调用构造代码。

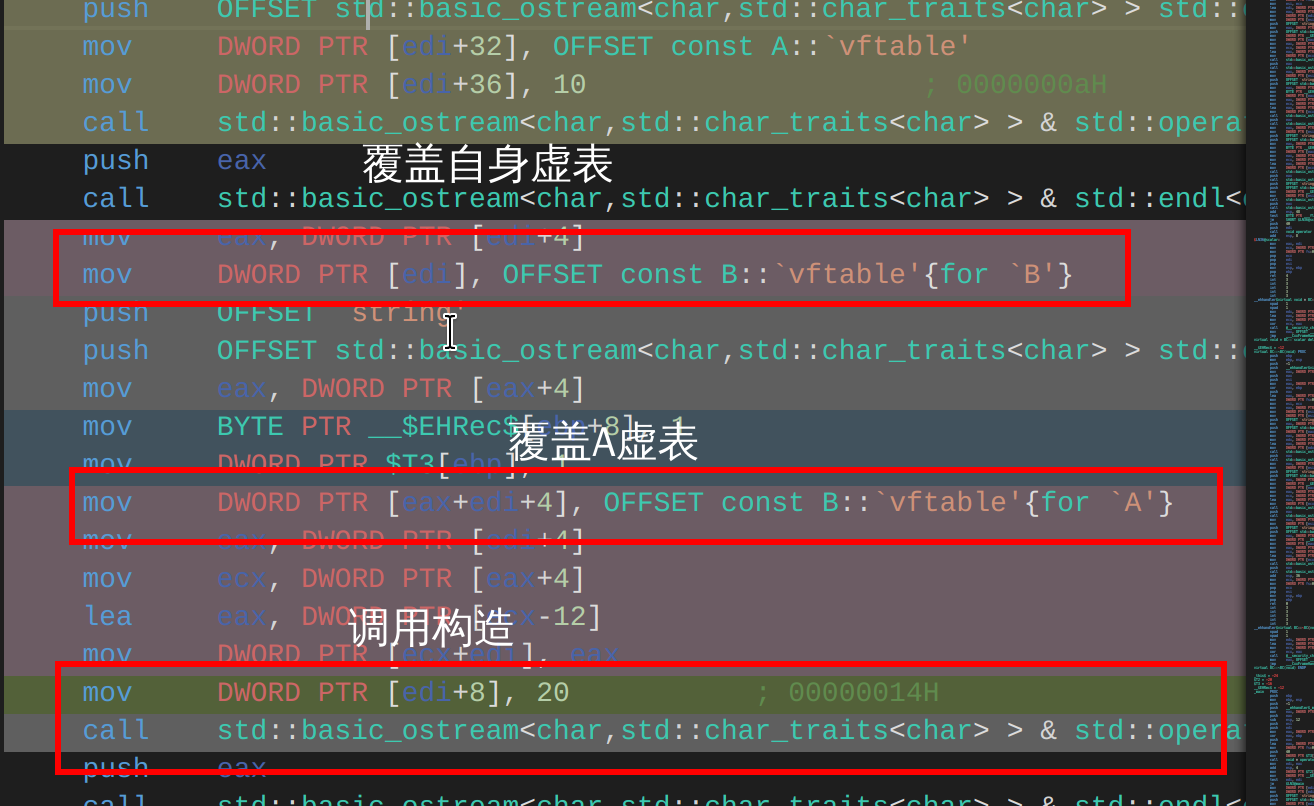

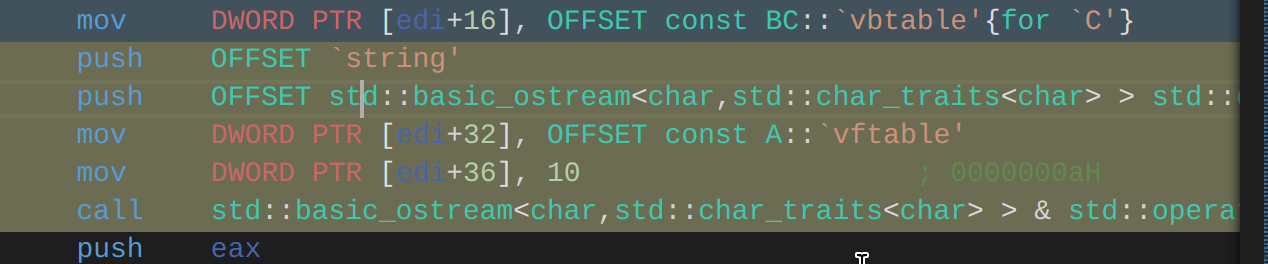

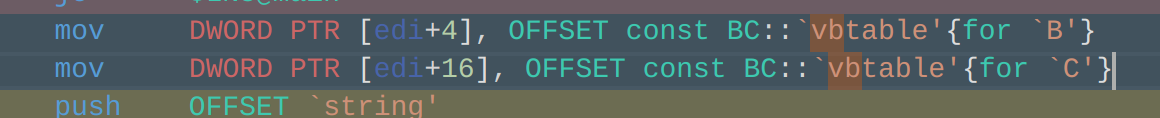

  1. 填写偏移表:填写偏移表
  2. 构造虚基类A。image-20250217160815833
  3. 构造B，因为不再构造A，所以下面两个顺序可以乱。
    1. 覆盖A中虚表。
    2. 覆盖自身虚表，构造自身。

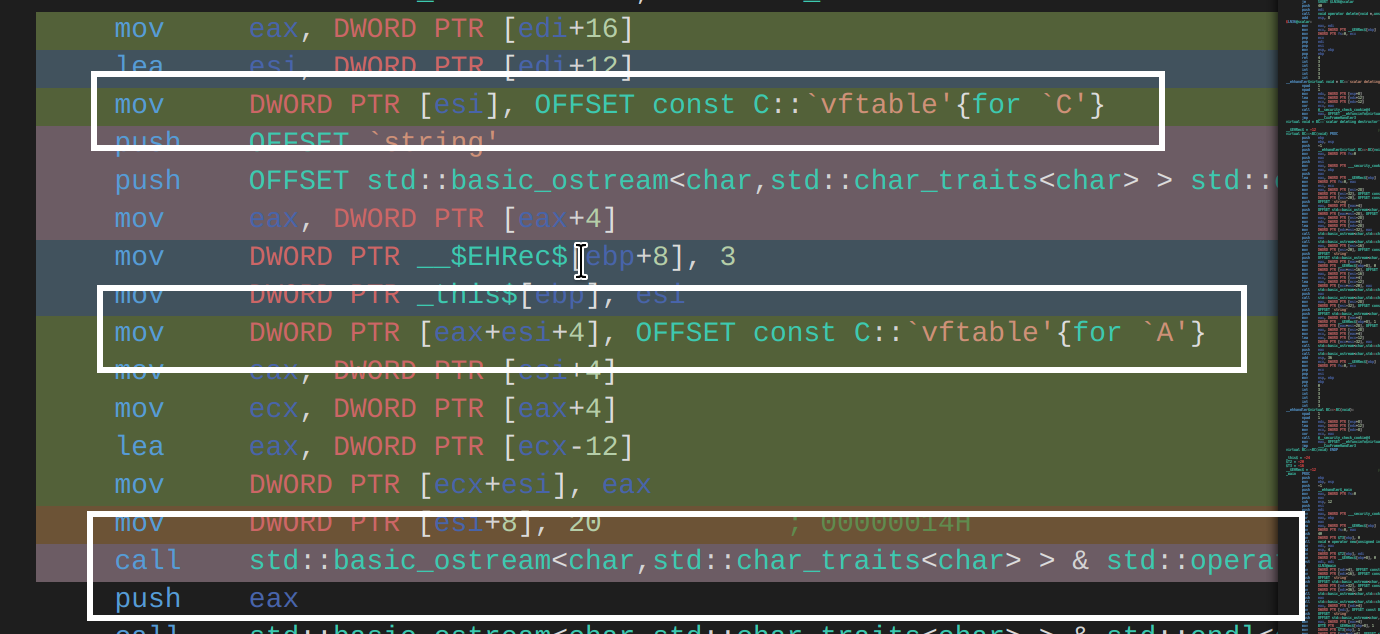

  4. 构造C，顺序也可以乱。image-20250217161508434
    1. 覆盖A中虚表。
    2. 覆盖自身虚表，并构造自身。
  5. 构造BC。
    1. 覆盖B的虚函数表，覆盖C的虚函数表。
    2. 覆盖A中虚表。
    3. 构造自身。
