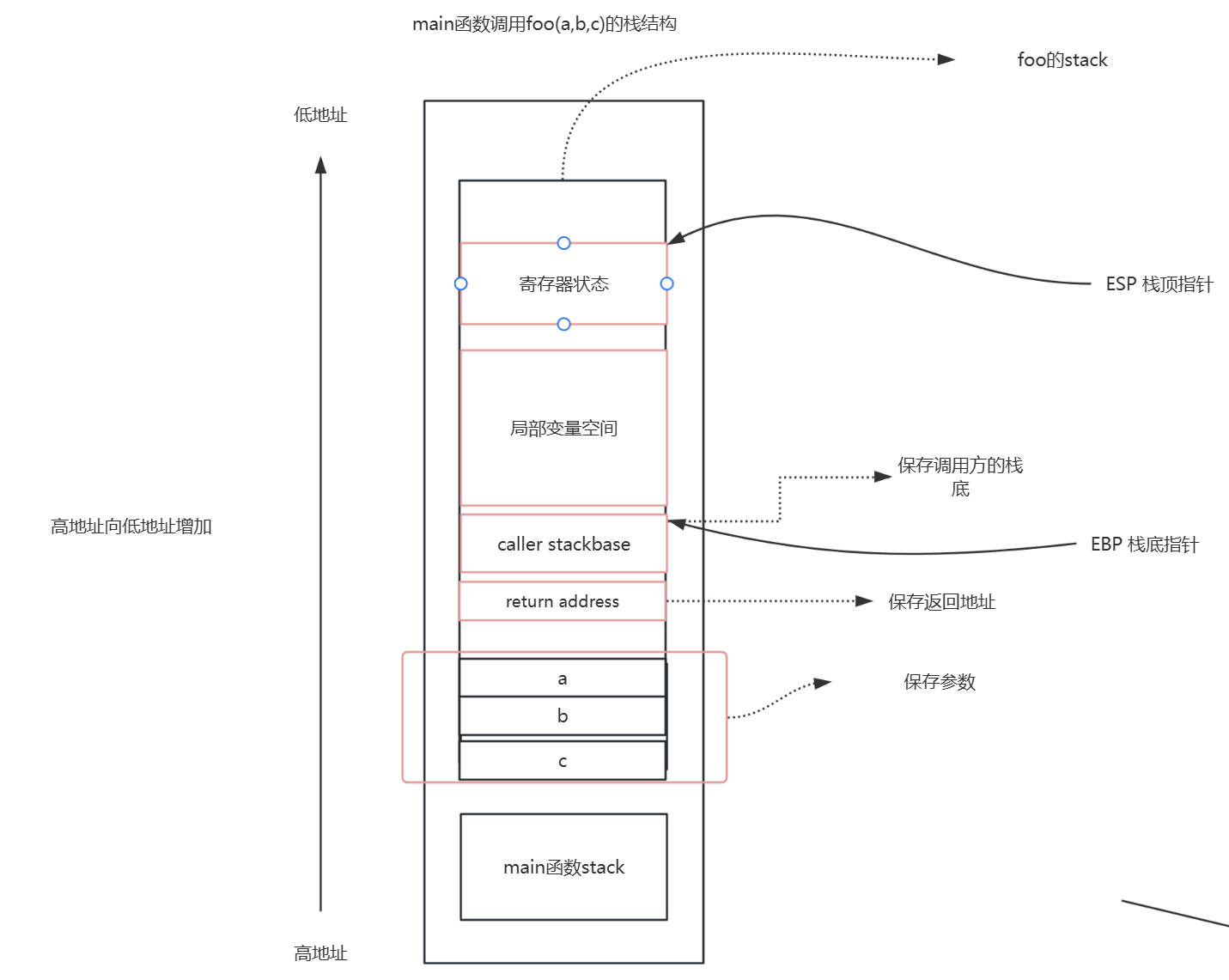

x86下的栈结构

文字叙述流程

参数入栈。push arg0
- 按照调用约定逐个入栈，例如cdecl是参数从右向左入栈。
- esp指针按照入栈次数减少值。
返回地址入栈。esp减少 call xxx
函数调用，进入函数内部。
保存ebp寄存器到栈顶。 push ebp

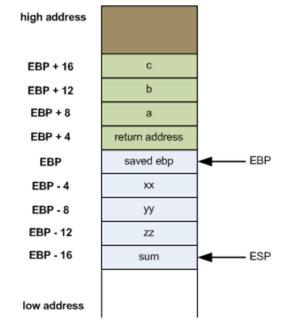

- esp是全局的栈顶指针，为了在局部开辟栈帧空间，我们需要一个基准点，这个基准点就是ebp也被称为局部栈底指针。
- 保存ebp之后，我们便可以使用ebp来描述局部栈空间，例如[ebp - 4]表示一个局部变量。
赋值ebp到当前局部栈的栈底。mov ebp, esp
开辟局部变量的空间。sub esp, 32h
- 此时局部变量1: [ebp - 4]，局部变量2: [ebp - 8]
- 此时参数1: [ebp + 8], 参数2: [ebp + 12]
- 返回地址: [ebp + 4]
- 原始的ebp值: [ebp]
保存寄存器环境(可选)。
- 在vc6_x86的debug版本中，将会固定入栈12个字节的寄存器环境。
执行函数代码，直到函数将要结束。
寄存器环境出栈(可选),此时栈顶为ebp原本的值。
- 注意出栈顺序和入栈顺序相反
恢复ebp值。pop ebp
- 此举可以将ebp栈底指针恢复，不再计算局部变量的空间。
返回ret。出栈return_address
清理参数导致的堆栈移动痕迹。add esp, 0Ch

结合代码

函数调用中栈的结构分两部分讨论：

函数外部
函数内部

函数外部

// foo函数签名
int foo(int a, uint64_t b);

int main(){
    // 进行函数调用
    foo(1, 2l);
}

我们输入到godbolt网站中，查看汇编代码：

_main PROC ; COMDAT
  ; 参数入栈
  push 0
  push 2
  push 1
  ; 参数入栈结束
  call int foo(int,unsigned __int64) ; 返回地址入栈
  add esp, 0Ch ; 清理参数导致的堆栈移动痕迹。
  xor eax, eax
  ret 0
_main ENDP

在函数调用的外部，我们可以看到符合我们的文字描述，进行了:1、2、3、12这几步。

函数内部

接下来我们关注函数内部的部分:

为了不被优化,这里使用Debug版本的编译。msvc v19

int foo(int a, uint64_t b){
    int val = a + b;
    printf("aaa");
    return 0;
}

汇编代码

_val$ = -4        ; 可以看到这里已经标注了_val的偏移是[ebp-4]
a$ = 8            ; size = 4
_b$ = 12          ; size = 8
?foo@@YAHH_K@Z PROC
        push    ebp                         ; 保存ebp值
        mov     ebp, esp                    ; ebp指向局部栈
        push    ecx                         ; 不是保存寄存器环境 而是将esp - 4开辟了空间
        mov     eax, DWORD PTR _a$[ebp]
        cdq
        add     eax, DWORD PTR _b$[ebp]
        mov     DWORD PTR _val$[ebp], eax
        push    OFFSET $SG33737
        call    _printf
        add     esp, 4
        xor     eax, eax
        mov     esp, ebp
        pop     ebp                         ; 恢复ebp值     esp+=4
        ret     0                           ; 跳转到返回地址 esb+=4
?foo@@YAHH_K@Z ENDP

这里面需要注意的是push ecx这一条指令，一般来说这都是保存寄存器环境，然后在函数内部使用ecx寄存器，最后将ecx还原。但是这里我们没有看到还原的过程，且ecx是一个易失寄存器，一般来说不需要保存环境。所以这里的作用主要是将esp推4个字节，这是一种编译器优化，用更短的指令替换。
