Windows编程01-导入与导出

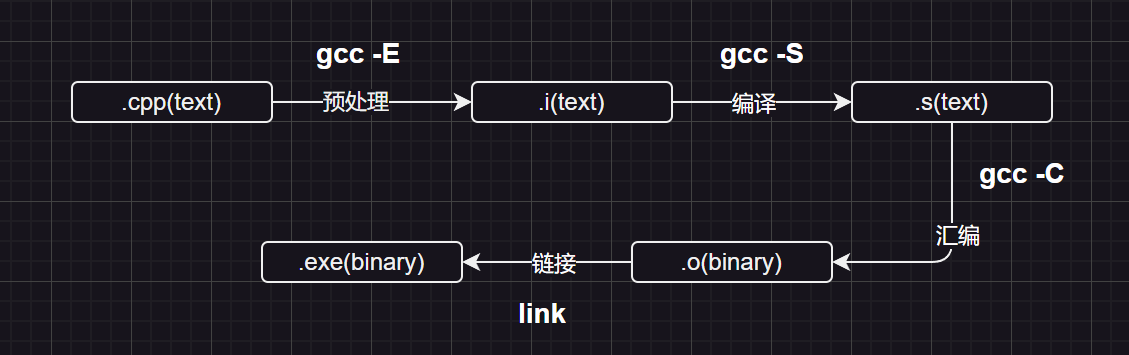

编译与链接流程与符号

image-20240803152900157

声明与定义分离

在C/C++中，我们编写一段代码，通常会将声明与实现分离。将函数的声明放在*.h文件中，将函数的实现放在*.cpp文件或*.c文件中。这种声明与实现分离的方式可以很方便的避免重复实现带来的冲突问题。

这种冲突问题，更像是一种编译器、链接器的模型设计遗留问题。因为C++在早期版本中，并不支持模块系统，同一个定义不会有自己的模块作用域约束，则全局无法保证存在哪些函数，且这些函数必须拥有不同的函数签名。

在C++ 20提出了C++ Modules的模块化概念，此时有约束需要让每个模块自身保证模块中的函数保持签名唯一，这样就大大降低了重定义问题的出现概率。

符号的概念

符号是用来标识代码中的各种实体的名称。例如，函数名、变量名、类名、类型名等在编译器内部都会被处理为符号。符号的具体表现形式取决于编译器和目标平台，它们在不同的编译阶段扮演不同的角色。我们主要探究函数的符号表现与替换。

链接后的符号表

main.cpp
#include <iostream>
void test(){std::cout << "hello" << std::endl;}
int add(int a, int b){return a + b;}
int main(){
  test();
  int it = add(2 , 3);
  return 0;
}
Terminal window
g++ -c ./main.cpp -o main.o # 编译&汇编 得到二进制汇编代码 main.o文件
nm ./main.o # 通过nm 查看.o文件的符号表

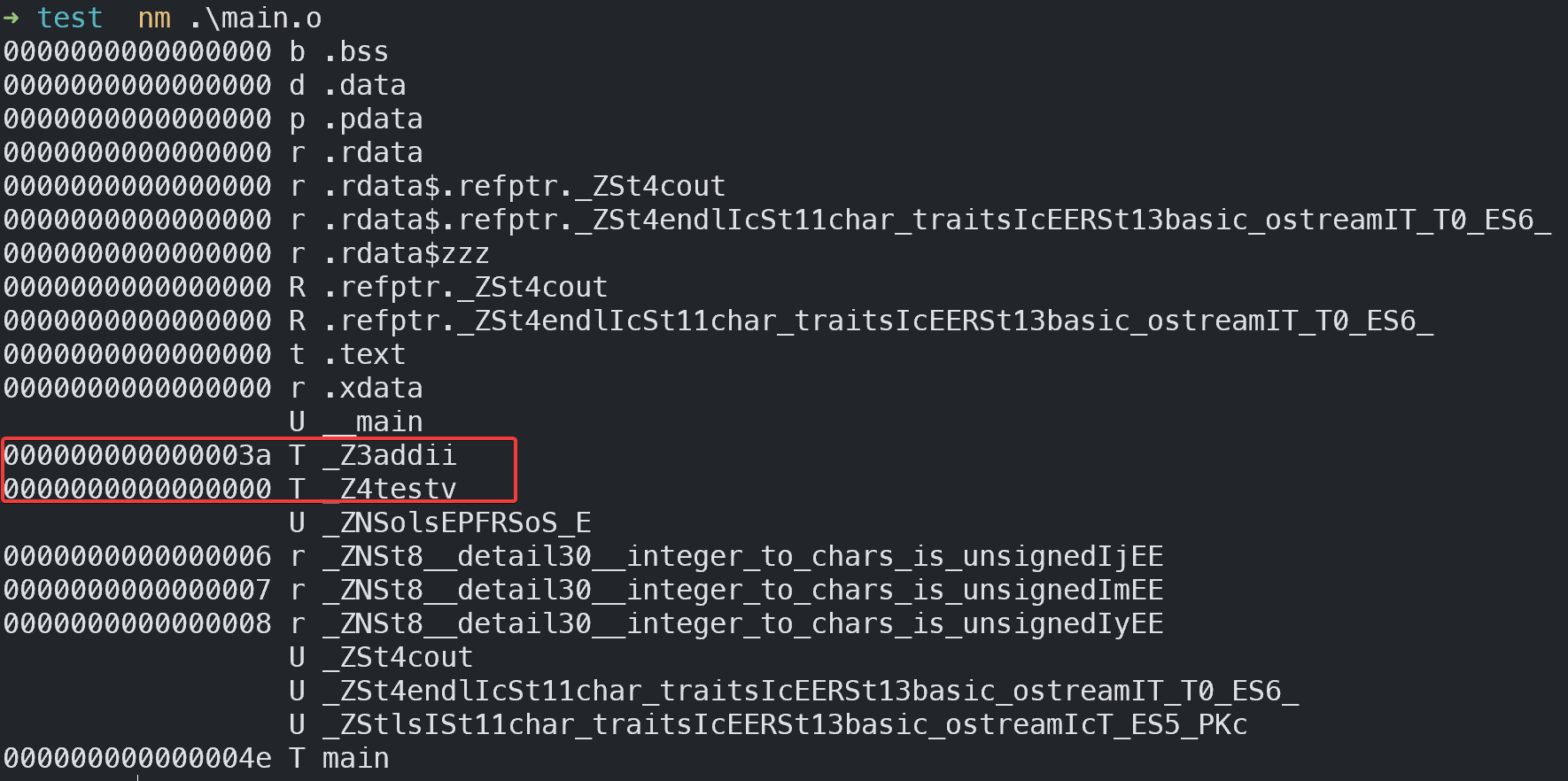

image-20240803162122770

可以看到main.o文件中已经存在了两个函数的实际地址和符号值。

修改代码，删除add函数的定义。

main.cpp
#include "iostream"
#include <ostream>
void test(){std::cout << "hello" << std::endl;}


int add(int a, int b);


int main(){
  test();
  int it = add(2 , 3);
  return 0;
}
Terminal window
g++ -c ./main.cpp -o main.o # 编译&汇编 得到二进制汇编代码 main.o文件
nm ./main.o # 通过nm 查看.o文件的符号表

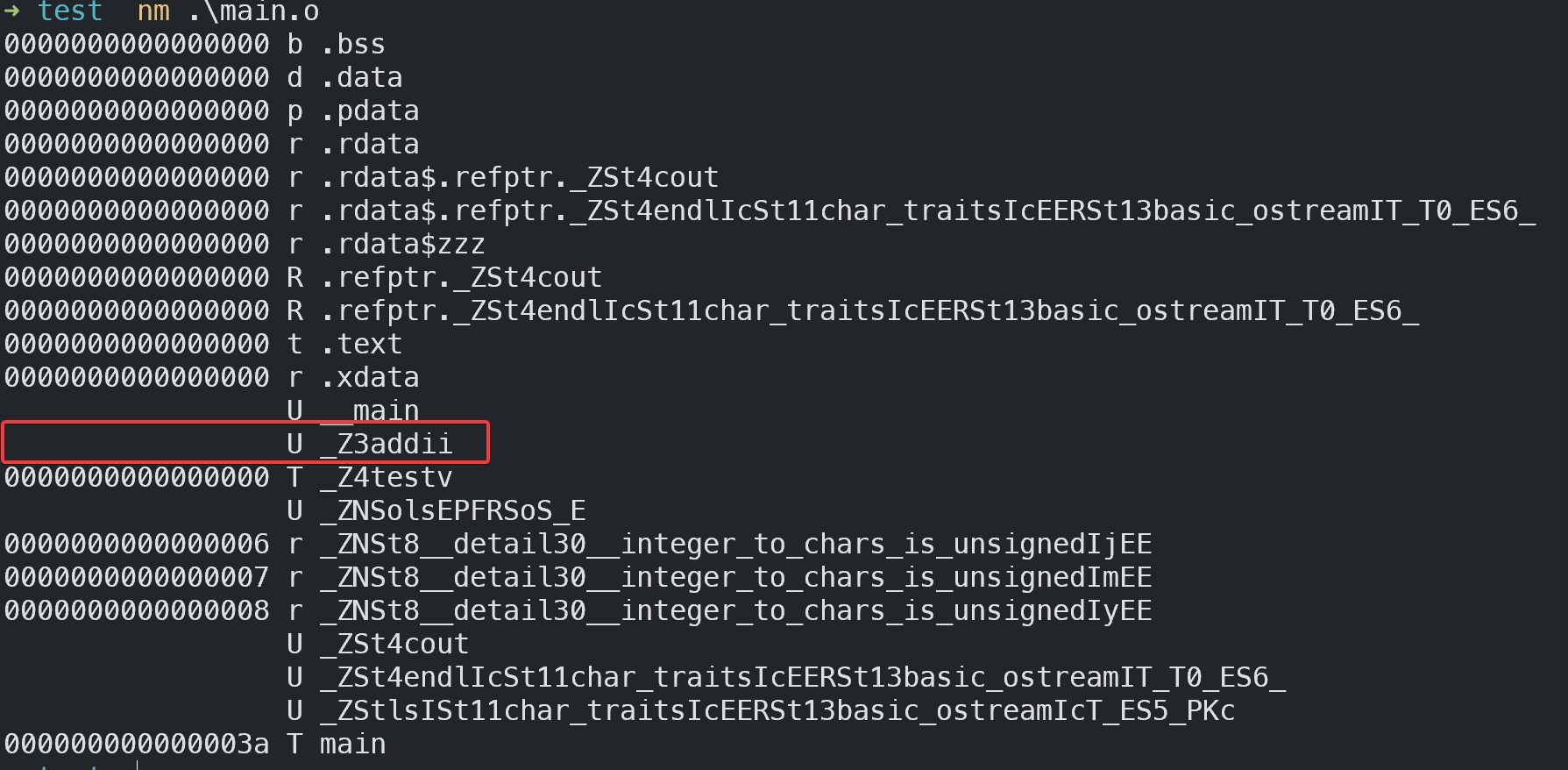

重新观察符号表：

image-20240803162346123

发现add函数的符号表对应的地址被设置为了空值。

链接中符号替换为地址

我们知道，汇编中的函数调用形式是call xxxxxxxx，通过指定一个地址进行跳转流程调用。当我们编写了一段代码：

main.cpp
#include "iostream"
void test(){
  using namespace std;
  cout << "hello word!" << endl;
}
int main(){
  test();
  return 0;
}
Terminal window
g++ ./main.cpp -S ./main.s # 我们对这个文件进行仅编译，查看输出文件的内容

我截取了汇编代码，完整的代码可以看[附录-main.s内容](# main.s内容)。

main:
.LFB2061:
  pushq  %rbp
  .seh_pushreg  %rbp
  movq  %rsp, %rbp
  .seh_setframe  %rbp, 0
  subq  $32, %rsp
  .seh_stackalloc  32
  .seh_endprologue
  call  __main
  call  _Z4testv
  movl  $0, %eax
  addq  $32, %rsp
  popq  %rbp
  ret

观察到第11行存在：call _Z4testv，这个_Z4testv此时并不是地址，也不是我们定义的原始的函数名称，这是因为C++的名称修饰的特性，会将函数名称按照函数的完整签名进行一个编码。

当我们删除掉test函数的定义后：

main.cpp
#include "iostream"
void test();
int main(){
  test();
  return 0;
}

此时再次进行编译，我们得到了如下的汇编文本代码：

main.s
.file  "main.cpp"
  .text
  .def  __main;  .scl  2;  .type  32;  .endef
  .globl  main
  .def  main;  .scl  2;  .type  32;  .endef
  .seh_proc  main
main:
.LFB2060:
  pushq  %rbp
  .seh_pushreg  %rbp
  movq  %rsp, %rbp
  .seh_setframe  %rbp, 0
  subq  $32, %rsp
  .seh_stackalloc  32
  .seh_endprologue
  call  __main
  call  _Z4testv
  movl  $0, %eax
  addq  $32, %rsp
  popq  %rbp
  ret
  .seh_endproc
  .section .rdata,"dr"
_ZNSt8__detail30__integer_to_chars_is_unsignedIjEE:
  .byte  1
_ZNSt8__detail30__integer_to_chars_is_unsignedImEE:
  .byte  1
_ZNSt8__detail30__integer_to_chars_is_unsignedIyEE:
  .byte  1
  .ident  "GCC: (x86_64-win32-seh-rev1, Built by MinGW-Builds project) 13.2.0"
  .

但当我们想要继续通过链接来生成可执行文件时，链接器将会报错：

Terminal window
> g++ .\main.cpp -o main.exe


D:/soft/mingw64/bin/../lib/gcc/x86_64-w64-mingw32/13.2.0/../../../../x86_64-w64-mingw32/bin/ld.exe: C:\Users\asahi\AppData\Local\Temp\ccCh64AI.o:main.cpp:(.text+0xe): undefined reference to `test()'
collect2.exe: error: ld returned 1 exit status

没能找到test()函数的实现，导致了链接错误。

由此我们得到了重要的结论：

  • 编译时，编译器并不关系函数是否定义，编译器仅仅关心语法（是否声明）。
  • 链接时，通过查找所有的符号表，来寻找函数对应的定义，并将编译后的call [test]转换为call xxxxxxxx命令的机器码写入可执行程序的代码段。

静态库与动态库介绍

静态库：在编译链接期间使用的代码，每次修改静态库代码，目标程序都必须再次编译链接产出可执行程序后得到更新。

动态库：在程序运行期间执行的代码，每次修改动态库代码后，目标程序不需要编译链接就能得到更新。

静态库的原理与手工实现

通过符号表、编译链接原理，我们知道，在编译期间我们不需要实现函数，只需要声明一个函数。我们的.o文件与另一个实现了函数的.o文件一起进行链接，就可以生成可执行程序。

main3.cpp
void test(); // 仅声明
int main(){
  test();
  return 0;
}


// lib.cpp
#include <iostream>
void test(){ // 声明并定义
  std::cout << "Hello Lib!" << endl;
}
Terminal window
 g++ -c lib.cpp -o lib.obj # 编译为二进制文件
 g++ main3.cpp .\lib.obj -o test.exe # 先编译再与./lib.obj文件一起链接为 test.exe 可执行程序
 ./test.exe # 执行

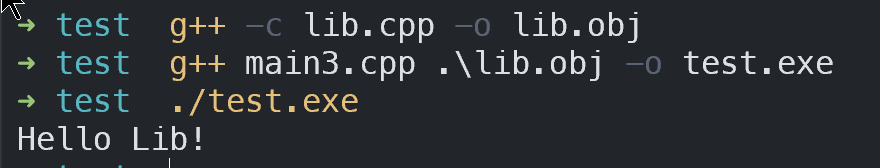

image-20240803163702098

动态库的加载

动态加载

动态加载的方式是使用windows.h中提供的函数LoadLibrary获取模块句柄后再使用GetProcAddress获取函数指针。

注意：通过GetProcAddress获取的函数指针，是普通函数指针。在C++中普通函数想要转换为成员函数的话，需要使用两次强制转换。

静态加载

静态加载的方式是通过链接器指令#pragma comment(lib, "mylib.lib")导入lib文件，在程序运行时期，会通过windows系统默认提供的dll加载路径来进行查找lib文件对应的dll文件。通常两者的名称一致，且重命名并不影响查找的文件名。

附录

main.s内容-定义后

main.s
.file  "main.cpp"
  .text
  .section .rdata,"dr"
.LC0:
  .ascii "hello word!\0"
  .text
  .globl  _Z4testv
  .def  _Z4testv;  .scl  2;  .type  32;  .endef
  .seh_proc  _Z4testv
_Z4testv:
.LFB2060:
  pushq  %rbp
  .seh_pushreg  %rbp
  movq  %rsp, %rbp
  .seh_setframe  %rbp, 0
  subq  $32, %rsp
  .seh_stackalloc  32
  .seh_endprologue
  leaq  .LC0(%rip), %rax
  movq  %rax, %rdx
  movq  .refptr._ZSt4cout(%rip), %rax
  movq  %rax, %rcx
  call  _ZStlsISt11char_traitsIcEERSt13basic_ostreamIcT_ES5_PKc
  movq  %rax, %rcx
  movq  .refptr._ZSt4endlIcSt11char_traitsIcEERSt13basic_ostreamIT_T0_ES6_(%rip), %rax
  movq  %rax, %rdx
  call  _ZNSolsEPFRSoS_E
  nop
  addq  $32, %rsp
  popq  %rbp
  ret
  .seh_endproc
  .def  __main;  .scl  2;  .type  32;  .endef
  .globl  main
  .def  main;  .scl  2;  .type  32;  .endef
  .seh_proc  main
main:
.LFB2061:
  pushq  %rbp
  .seh_pushreg  %rbp
  movq  %rsp, %rbp
  .seh_setframe  %rbp, 0
  subq  $32, %rsp
  .seh_stackalloc  32
  .seh_endprologue
  call  __main
  call  _Z4testv
  movl  $0, %eax
  addq  $32, %rsp
  popq  %rbp
  ret
  .seh_endproc
  .section .rdata,"dr"
_ZNSt8__detail30__integer_to_chars_is_unsignedIjEE:
  .byte  1
_ZNSt8__detail30__integer_to_chars_is_unsignedImEE:
  .byte  1
_ZNSt8__detail30__integer_to_chars_is_unsignedIyEE:
  .byte  1
  .ident  "GCC: (x86_64-win32-seh-rev1, Built by MinGW-Builds project) 13.2.0"
  .def  _ZStlsISt11char_traitsIcEERSt13basic_ostreamIcT_ES5_PKc;  .scl  2;  .type  32;  .endef
  .def  _ZNSolsEPFRSoS_E;  .scl  2;  .type  32;  .endef
  .section  .rdata$.refptr._ZSt4endlIcSt11char_traitsIcEERSt13basic_ostreamIT_T0_ES6_, "dr"
  .globl  .refptr._ZSt4endlIcSt11char_traitsIcEERSt13basic_ostreamIT_T0_ES6_
  .linkonce  discard
.refptr._ZSt4endlIcSt11char_traitsIcEERSt13basic_ostreamIT_T0_ES6_:
  .quad  _ZSt4endlIcSt11char_traitsIcEERSt13basic_ostreamIT_T0_ES6_
  .section  .rdata$.refptr._ZSt4cout, "dr"
  .globl  .refptr._ZSt4cout
  .linkonce  discard
.refptr._ZSt4cout:
  .
